ガラス四角錐 PG-SUS

ピラミッド
タイプ icon 耐火仕様受注生産ステンレス枠

ステンレス製のピラミッド型

耐久性・耐火性に優れたステンレス製のガラストップライトです。
●採光だけでなく、耐火性、意匠性を求められる建物に。

CADデータ製品図（圧縮版）

シングルガラス

ペアガラス

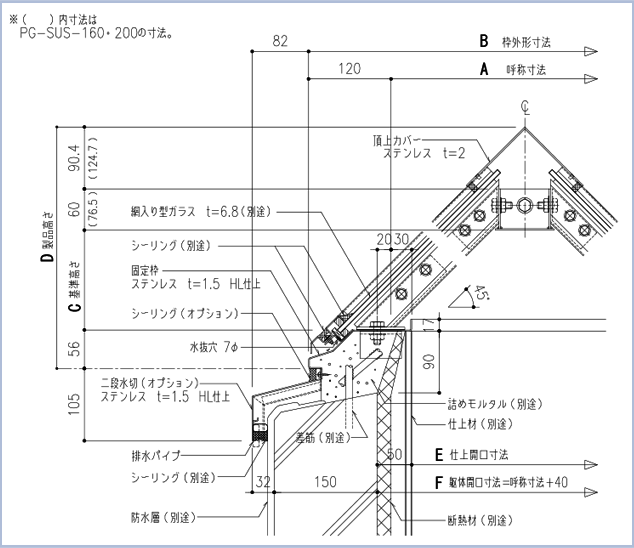

型式	PG- SUS-60	PG- SUS-90	PG- SUS-130	PG- SUS-160	PG- SUS-200
A 呼称寸法	600□	900□	1300□	1600□	2000□
B 枠外形寸法	840□	1140□	1540□	1840□	2240□
C 基準高さ	250	400	600	699	899.5
D 製品高さ（≒）	456	606	806	956	1157
E 仕上開口寸法	540□	840□	1240□	1540□	1940□
F 躯体開口寸法	640□	940□	1340□	1640□	2040□

※製品高さはシングルガラスの時の参考値です。

※ガラス質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ガラス	●網入り型ガラス　t= 6.8（別途）※要防錆処理 ●複層ガラス　FL5+A6+WG6.8（別途）※要防錆処理
固定枠	●ステンレス SUS304　t=1.5 ヘアライン仕上
柱	●ステンレス　t=1.5 ヘアライン仕上
押縁	●ステンレス　t=1.5 ヘアライン仕上

●160・200型、および多雪地域の130型は中柱付きとなります。（130型の中柱付きはオプションです）

●その他の仕様については別途ご相談ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●PG-SUSには、落下防止ネットは設置できませんのでご注意ください。
