ガラス四角錐 PG

ピラミッド
タイプ icon 耐火仕様受注生産アルミ枠

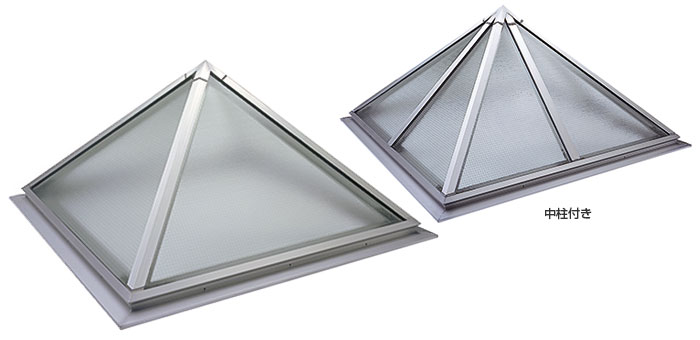

ピラミッド型

ピラミッド型のシャープな形状が美しい、ガラストップライト。
●室内では自然採光による省エネ用、屋外ではオブジェとして。
●オフィスビルや屋外庭園、駅前広場などにも広く採用されています。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

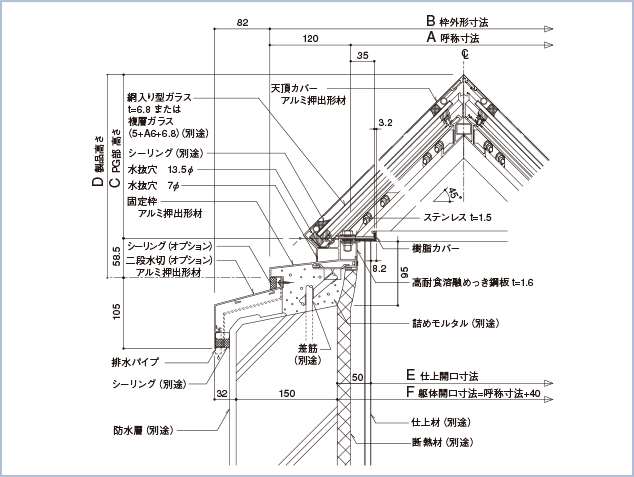

CADデータ製品図（圧縮版）

シングルガラス

ペアガラス

型式	PG-60F	PG-90F	PG-130F	PG-160F	PG-200F
A 呼称寸法	600□	900□	1300□	1600□	2000□
B 枠外形寸法	840□	1140□	1540□	1840□	2240□
C PG部高さ（≒）	375	525	725	875	1075
D 製品高さ（≒）	434	584	784	934	1134
E 仕上開口寸法	540□	840□	1240□	1540□	1940□
F 躯体開口寸法	640□	940□	1340□	1640□	2040□

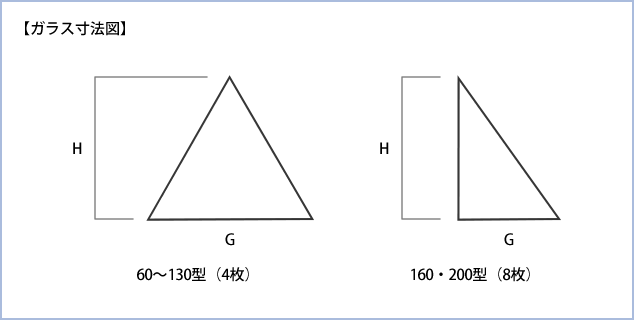

ガラス寸法（GxH）	645 x 456	945 x 668	1345 x 950	808 x 1143	1008 x 1425

※上記ガラス寸法は計算値です。

※ガラス質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ガラス	●網入り型ガラス　t= 6.8（別途）※要防錆処理 ●複層ガラス　FL5+A6+WG6.8（別途）※要防錆処理
固定枠	●アルミ押出形材　アルマイトクリアー
柱	●アルミ押出形材　アルマイトクリアー
押縁	●アルミ押出形材　アルマイトクリアー
耐火仕様	●高耐食溶融めっき鋼板　t=1.6
●固定枠結露受け部　樹脂カバー付き(防露用)

●160・200型、および多雪地域の130型は中柱付きとなります。（130型の中柱付きはオプションです）

●その他の仕様については別途ご相談ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●アルミ製品の規格外仕様品は受注生産となります。
