垂直開閉式トップライト

Menu イメージイメージ

ライトスモークハッチ パラレル FPG

垂直開閉式
ピラミッド
icon 耐火仕様 受注生産 アルミ枠

垂直開閉のピラミッド型
角=60・90・130・160・200

イメージ イメージ

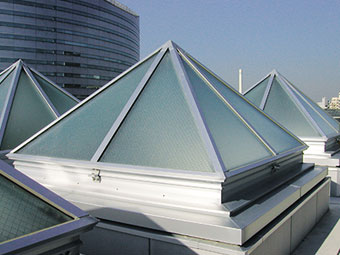

ピラミッド型のシャープな形状が美しい、垂直開閉式ガラストップライト。
●室内では自然採光、排煙・換気用に。
屋外ではオブジェとして。意匠性を求められる建築物におすすめです。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ 製品図(圧縮版)

シングルガラス

FPG 平断面図
DXF
DWG
PDF
FPG-60・90・130 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
FPG-160・200(中柱付き)
納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

ペアガラス

FPG 平断面図
DXF
DWG
PDF
FPG-60・90・130 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
FPG-160・200(中柱付き)
納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

規格表(単位:㎜)

型式 FPG-60 FPG-90 FPG-130 FPG-160 FPG-200
A 呼称寸法 600□ 900□ 1300□ 1600□ 2000□
B 枠外形寸法 840□ 1140□ 1540□ 1840□ 2240□
C PG部高さ 375 525 725 875 1075
D 製品高さ(≒) 590 740 940 1090 1290
E 仕上開口寸法 540□ 840□ 1240□ 1540□ 1940□
F 躯体開口寸法 640□ 940□ 1340□ 1640□ 2040□
開口高さ 150 220 310 360 460
有効開口面積(㎡) 0.24 0.63 1.41 2.12 3.43

※上記有効開口面積は、結露受け部 樹脂カバー付きの数値。

※ガラス寸法は、固定タイプ PGと同様です。

質量・採光面積表(単位:質量(㎏)、採光面積(㎡))

サイズ 質量 採光面積
60 57.4 0.29
90 76.7 0.71
130 100.4 1.55
160 164.1 2.39
200 193.7 3.79

※ガラスの質量は含みません。

標準納まり図(単位:㎜)

標準納まり図

仕様

ガラス ●網入り型ガラス t= 6.8(別途)※要防錆処理
●複層ガラス FL5+A6+WG6.8(別途)※要防錆処理
取付枠 ●外枠:アルミ押出形材 アルマイトクリアー
●耐火仕様:高耐食溶融めっき鋼板 t=1.6
操作方法 ●電動 ●手動
開閉方式 トーションバー(バネ)による垂直開放
オペレーターとステンレスワイヤーにより開閉を制御
●固定枠結露受け部 樹脂カバー付き(防露用)
防湿タイプ対応可能品

ご注意

●標準仕様以外のガラスは、開閉できない可能性がございますのでご遠慮ください。

●160・200型、および多雪地域の130型は中柱付きとなります。(130型の中柱付きはオプションです)

●その他の仕様については別途ご相談ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。
