ライトスモークハッチ_™ パラレル FPG-SUS

垂直開閉式
ピラミッド icon 耐火仕様受注生産ステンレス枠

垂直開閉のピラミッド型・ステンレス製
角=90・130・160・200

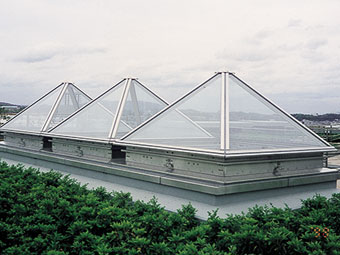

ステンレス製のピラミッド型ガラストップライトです。

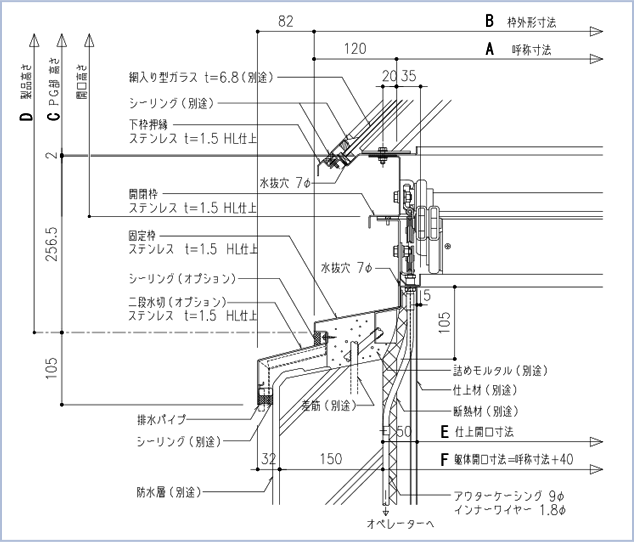

CADデータ製品図（圧縮版）

シングルガラス

ペアガラス

型式	FPG- SUS-90	FPG- SUS-130	FPG- SUS-160	FPG- SUS-200
A 呼称寸法	900□	1300□	1600□	2000□
B 枠外形寸法	1140□	1540□	1840□	2240□
C ＰＧ部高さ	約550	約750	約900	約1100
D 製品高さ（≒）	809	1009	1159	1359
E 仕上開口寸法	840□	1240□	1540□	1940□
F 躯体開口寸法	940□	1340□	1640□	2040□
開口高さ	220	310	360	450
有効開口面積（㎡）	0.60	1.39	2.06	3.37

※製品高さはシングルガラスの時の参考値です。

※ガラスの質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ガラス	●網入り型ガラス　t= 6.8（別途）※要防錆処理 ●複層ガラス　FL5+A6+WG6.8（別途）※要防錆処理
取付枠	●ステンレス SUS304　t=1.5 ヘアライン仕上
操作方法	●電動　●手動
開閉方式	トーションバー（バネ）による垂直開放オペレーターとステンレスワイヤーにより開閉を制御

●標準仕様以外のガラスは、開閉できない可能性がございますのでご遠慮ください。

●160・200型、および多雪地域の130型は中柱付きとなります。（130型の中柱付きはオプションです）

●その他の仕様については別途ご相談ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●FPG-SUSには、落下防止ネット・防虫網は設置できませんのでご注意ください。
