技術資料(ドーム寸法図・排煙面積等)

Menu イメージイメージ

防湿タイプトップライト

イメージ イメージ

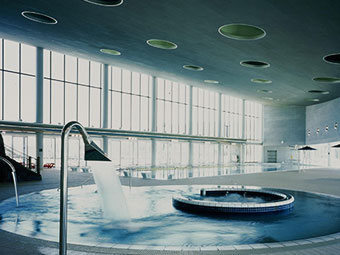

※当社では、浴室やプールといった、湿気の多い場所にも対応できる<防湿タイプ>の設定も可能です。開閉装置には湿気をよびこまない特殊機構を、トップライト本体にはサビに強い耐食向上仕様をご用意できます。
(トップライトQ&A参照)(電動開閉装置 そとづけくん参照)

●仕様例:角ドーム垂直開閉タイプ
ライトスモークハッチパラレル FP(耐火仕様)

部材表面処理 仕様対比表(パラレルFP例)

部材品名 標準仕様 耐食向上仕様
(FP特注品)
アルミ押出形材 表面処理 JIS H 8602(2010年)
A1 シルバー
同左
耐火材 高耐食溶融めっき鋼板 t=1.6 SUS304 t=1.5
2B仕上げ
滑車 プーリー・滑車ブラケット・その他
すべてSUS
同左
トーションバー以外のスチール材全般 焼付塗装
下地:電気亜鉛めっき
塗料:アルキドメラミン樹脂塗料
膜厚:下地込みで20〜60μm
同左
トーションバー 常乾塗装
塗料:高耐候性ウレタン樹脂塗料
(シルバー色、2回塗り)
膜厚:30μm以上
粉体塗装
塗料:ポリエステル樹脂系粉体塗料(黒色)
膜厚:40μm以上
最外面(干渉部)には、熱収縮チューブ装着
ダンピングスティ ・材質:スチール材
・低温焼付塗装
 塗装膜厚:20μm
・ロッド部:硬質クロム(15μm)
・取付ブラケット、ビス類はすべてSUS
・材質は標準品と同様
・低温フッ素系ウレタン焼付塗装
 塗装膜厚:20μm
 溶接、カシメ部:紫外線硬化樹脂被膜
・ロッド部:硬質クロム(15μm)
・取付ブラケットなどは変更なし
