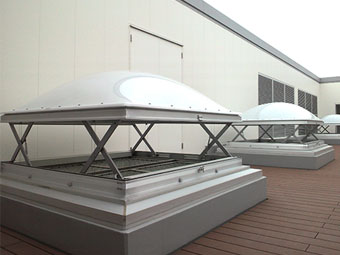

ライトスモークハッチ_™ パラレル FP

垂直開閉式
角ドーム icon 耐火仕様受注生産アルミ枠

垂直開閉の角ドーム角=60・90・130・160・200

200型の大型サイズまで対応できる垂直開閉タイプ。
●公共施設や福祉施設、店舗などに広く採用いただいています。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

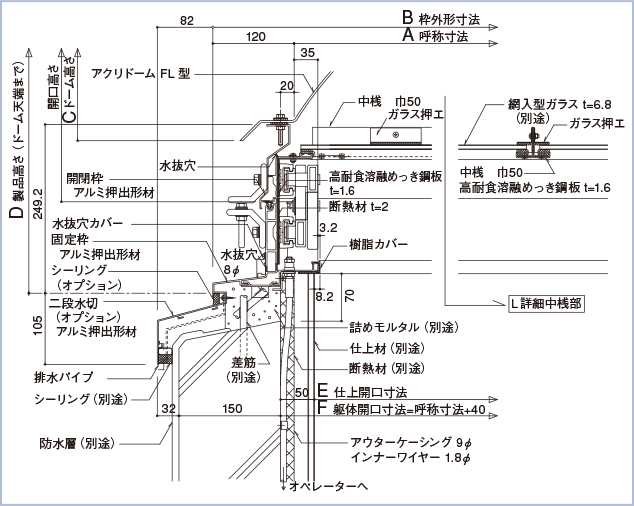

CADデータ製品図（圧縮版）

型式	FP-60	FP-90	FP-130	FP-160	FP-200
A 呼称寸法	600□	900□	1300□	1600□	2000□
B 枠外形寸法	840□	1140□	1540□	1840□	2240□
C ドーム高さ	190	280	380	480	530
D 製品高さ（≒）	414	503	604	706	756
E 仕上開口寸法	540□	840□	1240□	1540□	1940□
F 躯体開口寸法	640□	940□	1340□	1640□	2040□
ガラス寸法	580□	880□	1280□	780□（4枚）	980□（4枚）
開口高さ	150	220	310	360	460
有効開口面積（㎡）	0.24	0.63	1.43	2.12	3.46

※上記有効開口面積は、結露受け部　樹脂カバー付きの数値。

※ドーム・ガラス質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ドーム	●アクリドーム（アクリル樹脂）・色調：オーパル（乳白色）　　　　クリア（無色透明）受注生産 ●タフライトドーム（ポリカーボネート樹脂）・色調：乳白色受注生産 160・200型のアクリドームクリアとタフライトドームはできません。
ガラス	●網入り型ガラス　t= 6.8（別途）※要防錆処理
取付枠	●外枠：アルミ押出形材　　　　アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板　t=1.6
操作方法	●電動　●手動
開閉方式	トーションバー（バネ）による垂直開放オペレーターとステンレスワイヤーにより開閉を制御
●固定枠結露受け部　樹脂カバー付き(防露用) ●防湿タイプ対応可能品

●改良などのため仕様を変更する場合がありますので予めご了承ください。
