ライトスモークハッチ_™ パラレル FP-SUS

垂直開閉式
角ドーム icon 耐火仕様受注生産ステンレス枠

垂直開閉の角ドーム・ステンレス製
角=90・130・160・200

ドームの曲線とステンレスの質感が美しい、垂直開閉タイプ。
耐火性・耐久性にも優れています。
●200型の大型サイズまで対応できます。

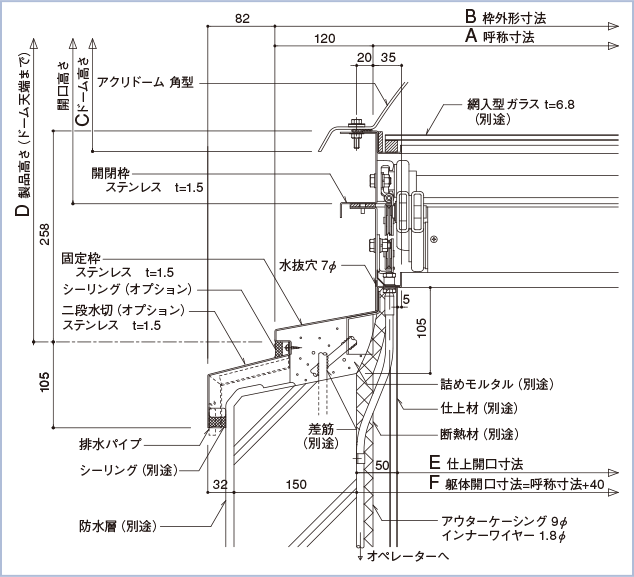

CADデータ製品図（圧縮版）

型式	FP- SUS-90	FP- SUS-130	FP- SUS-160	FP- SUS-200
A 呼称寸法	900□	1300□	1600□	2000□
B 枠外形寸法	1140□	1540□	1840□	2240□
C ドーム高さ	280	380	480	530
D 製品高さ（≒）	513	614	716	766
E 仕上開口寸法	840□	1240□	1540□	1940□
F 躯体開口寸法	940□	1340□	1640□	2040□
ガラス寸法	870□	1270□	775□ （4枚）	975□ （4枚）
開口高さ	220	310	360	450
有効開口面積（㎡）	0.60	1.39	2.06	3.37

※ドーム・ガラスの質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ドーム	●アクリドーム（アクリル樹脂）・色調：オーパル（乳白色）　　　　クリア（無色透明）受注生産 ●タフライトドーム（ポリカーボネート樹脂）・色調：乳白色受注生産 160・200型のアクリドームクリアとタフライトドームはできません。
ガラス	●網入り型ガラス　t= 6.8（別途）※要防錆処理
取付枠	●ステンレス SUS304　t=1.5 ヘアライン仕上
操作方法	●電動 ●手動
開閉方式	トーションバー（バネ）による垂直開放オペレーターとステンレスワイヤーにより開閉を制御

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●FP-SUSには、落下防止ネット・防虫網は設置できませんのでご注意ください。

●この製品は、三性能試験をしておりません。
