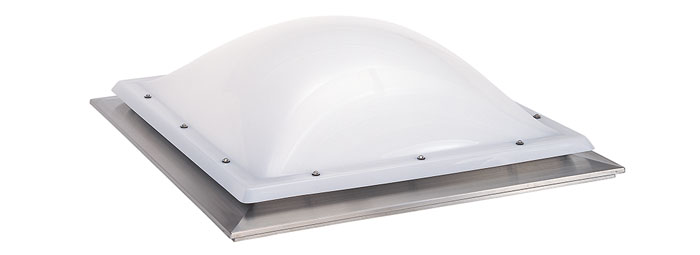

アクリドーム_™ K-SUS

角ドーム
タイプ icon 耐火仕様受注生産ステンレス枠

固定の角ドーム・ステンレス製

アクリドームのステンレスタイプ。
耐火性を求められる施設におすすめです。
●自然採光による省エネに。
●耐久性にもすぐれ、様々な建築物に採用いただいています。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

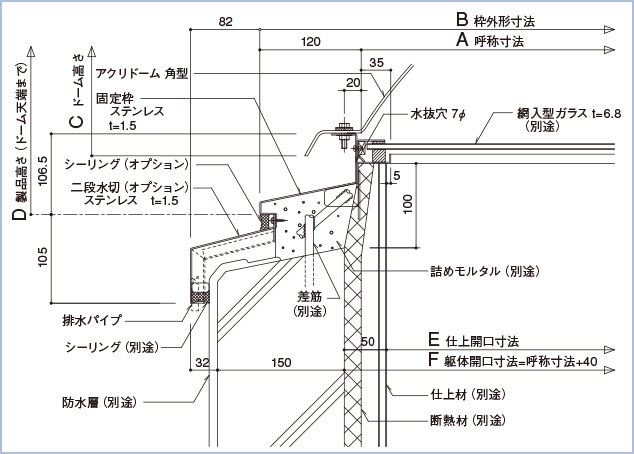

CADデータ製品図（圧縮版）

型式	K-SUS-60	K-SUS-90	K-SUS-130
A 呼称寸法	600□	900□	1300□
B 枠外形寸法	840□	1140□	1540□
C ドーム高さ	190	280	380
D 製品高さ（≒）	271	361	462
E 仕上開口寸法	540□	840□	1240□
F 躯体開口寸法	640□	940□	1340□
ガラス寸法	586□	886□	1286□

※ドーム・ガラス質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ドーム	●アクリドーム（アクリル樹脂）・色調：オーパル（乳白色）　　　　クリア（無色透明）受注生産 ●タフライトドーム（ポリカーボネート樹脂）・色調：乳白色受注生産
ガラス	●網入り型ガラス　t= 6.8（別途）※要防錆処理
固定枠	●ステンレス SUS304　t= 1.5 ヘアライン仕上

●160・200型については別途お問い合わせください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。
