FLドーム™ SUS
長尺
ドーム icon 耐火仕様 受注生産 長尺 ステンレス枠
ドーム icon 耐火仕様 受注生産 長尺 ステンレス枠
ステンレス枠・ドーム ともに連続ジョイント可能

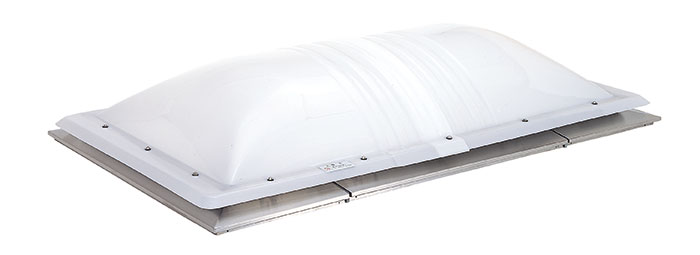

耐久性・耐火性に優れたFLドームのステンレスタイプ。
連続ジョイント方式で、長さも自由に設定可能です。
●工場・倉庫など耐火性を求められる大型施設に。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ 製品図（圧縮版）
- FL-SUS 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）（W）は短手寸法
| 型式 | FL-SUS-60 | FL-SUS-90 | FL-SUS-130 | FL-SUS-200 |
|---|---|---|---|---|
| A 呼称寸法（W） | 600 | 900 | 1300 | 2000 |
| B 枠外形寸法（Ｗ） | 840 | 1140 | 1540 | 2240 |
| C ドーム高さ | 190 | 280 | 370 | 460 |
| D 製品高さ（≒） | 273 | 363 | 454 | 546 |
| E 仕上開口寸法（Ｗ） | 540 | 840 | 1240 | 1940 |
| F 躯体開口寸法（Ｗ） | 640 | 940 | 1340 | 2040 |
※長手呼称寸法は、60型は2100、90型は1500、130型は1600、200型は2600からの設定となります。

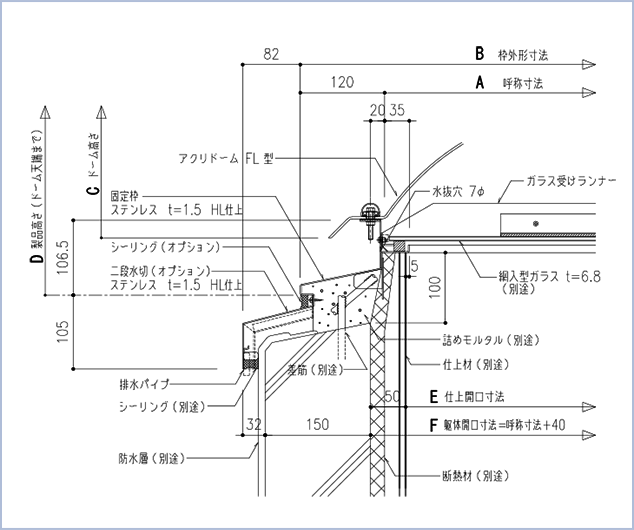

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 （200型のタフライトドームはできません） |
|---|---|
| ガラス | ●網入り型ガラス t= 6.8（別途）※要防錆処理 |
| 固定枠 | ●ステンレス SUS304 t= 1.5 ヘアライン仕上 |
| ガラス受 | ●ステンレス t= 1.5 ヘアライン仕上 |
ご注意
●改良などのため仕様を変更する場合がありますので予めご了承ください。
●長尺ドームタイプを豪雪地帯の金属製勾配屋根に設置する際、屋根面からの取付架台の立ち上がりが十分でない場合は、水上側に雪割り等を設置してください。（雪の横すべり荷重によるドームの割れを防ぐため）又、ドーム両端部付近に構造物があると、積雪が崩れてドームが割れる危険がありますのでご注意ください。
