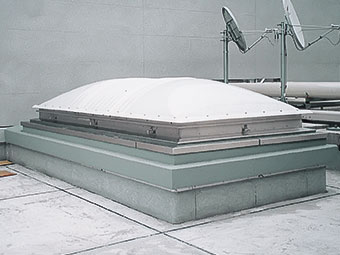

ライトスモークハッチ™ パラレル FPL-SUS
垂直開閉式
長尺ドーム icon 耐火仕様 受注生産 長尺 ステンレス枠
長尺ドーム icon 耐火仕様 受注生産 長尺 ステンレス枠
垂直開閉の長尺ドーム・ステンレス製
長手最大4mまで
FP-SUSの長尺タイプ。長手は最大4mまで対応可能です。
●ステンレス枠・大量採光・排煙が求められる物件に。
CADデータ 製品図（圧縮版）
- FPL-SUS 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）（W）は短手寸法
| 型式 | FPL- SUS-90 |
FPL- SUS-130 |
FPL- SUS-200 |
|---|---|---|---|
| A 呼称寸法（W） | 900 | 1300 | 2000 |
| B 枠外形寸法（W） | 1140 | 1540 | 2240 |
| C ドーム高さ | 280 | 370 | 460 |
| D 製品高さ（≒） | 513 | 604 | 696 |
| E 仕上開口寸法（W） | 840 | 1240 | 1940 |
| F 躯体開口寸法（W） | 940 | 1340 | 2040 |
質量表（単位:㎏)
| L ㎜ ＼ W ㎜ | 900 | 1300 | 2000 |
|---|---|---|---|
| 2000 | 118.8 | 136.4 | - |
| 2500 | 132.6 | 156 | - |
| 3000 | 141.5 | 167.5 | 211.4 |
| 3500 | 175.3 | 176.5 | 221.3 |
| 4000 | 186.0 | 220.1 | 301.8 |
※ドーム・ガラス質量は含みません。
※質量は参考値です。
採光面積表（単位:㎡)
| L ㎜ ＼ W ㎜ | 900 | 1300 | 2000 |
|---|---|---|---|
| 2000 | 1.55 | 2.30 | - |
| 2500 | 1.91 | 2.91 | - |
| 3000 | 2.33 | 3.45 | 5.25 |
| 3500 | 2.74 | 4.07 | 6.18 |
| 4000 | 3.11 | 4.61 | 7.01 |
※採光面積は社内計算による参考値です。
受注寸法有効開口面積表（単位:面積(㎡))
| L ㎜ ＼ W ㎜ | 900 | 1300 | 2000 |
|---|---|---|---|
| 2000 | 1.44 | 2.14 | － |
| 2500 | 1.83 | 2.72 | － |
| 3000 | 2.24 | 3.33 | 5.24 |
| 3500 | 2.58 | 3.95 | 6.21 |
| 4000 | 2.99 | 4.45 | 7.00 |
※長手呼称寸法Lは、90型は1500、130型は1700、200型は2700から4000までの設定となります。
※FPL-SUS-200型は、全て電動操作となります（手動操作不可）。

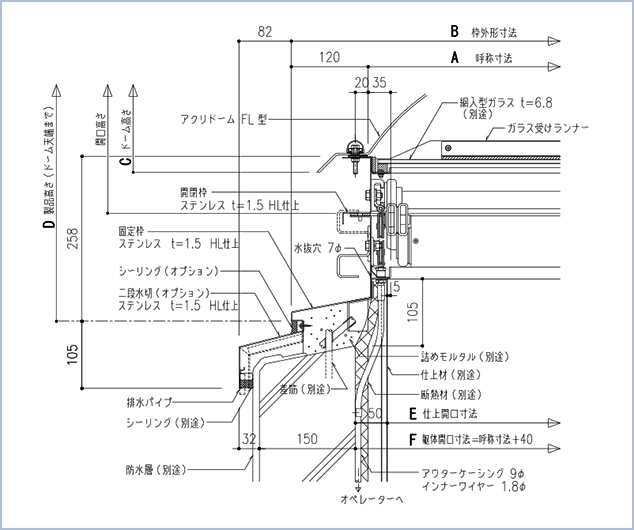

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 （200型のタフライトドームはできません） |
|---|---|
| ガラス | ●網入り型ガラス t= 6.8（別途）※要防錆処理 |
| 取付枠 |
●ステンレス SUS304 t=1.5 ヘアライン仕上（200型のみ t=2.0） |
| 操作方法 |
●電動 （FPL-SUS200型は全て電動となります） ●手動 |
| 開閉方式 |
複数のトーションバー（バネ）による 垂直開放 オペレーターとステンレスワイヤーにより 開閉を制御 |
ご注意
●改良などのため仕様を変更する場合がありますので予めご了承ください。
●FPL-SUSには、落下防止ネット・防虫網は設置できませんのでご注意ください。
