ライトスモークハッチ™ パラレル FPL
垂直開閉式
長尺ドーム icon 耐火仕様 受注生産 長尺 アルミ枠
長尺ドーム icon 耐火仕様 受注生産 長尺 アルミ枠

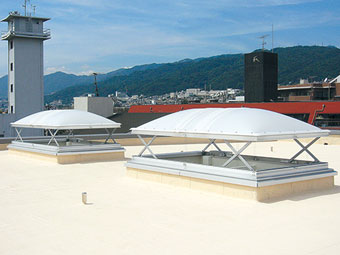

垂直開閉の長尺ドーム
長手最大6mまで
垂直開閉式のベーシックなトップライト・FPの長尺タイプ。
●６ｍまでの長さに対応。
●大量採光・排煙・換気が必要な大型店舗、福祉施設などに。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ 製品図（圧縮版）
- FPL 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）（W）は短手寸法
| 型式 | FPL-60 | FPL-90 | FPL-130 | FPL-200 |
|---|---|---|---|---|
| A 呼称寸法（W） | 600 | 900 | 1300 | 2000 |
| B 枠外形寸法（W） | 840 | 1140 | 1540 | 2240 |
| C ドーム高さ | 190 | 280 | 370 | 460 |
| D 製品高さ（≒） | 415 | 505 | 596 | 688 |
| E 仕上開口寸法（W） | 540 | 840 | 1240 | 1940 |
| F 躯体開口寸法（W） | 640 | 940 | 1340 | 2040 |
質量表（単位:㎏)
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 | 2000 |
|---|---|---|---|---|
| 2000 | - | 102.9 | 121.8 | - |
| 2500 | 97.2 | 114.8 | 131.8 | - |
| 3000 | 126.1 | 122.4 | 142.0 | 164.6 |
| 3500 | 135.0 | 157.2 | 149.6 | 172.2 |
| 4000 | 142.6 | 166.8 | 193.3 | 219.8 |
| 4500 | 150.2 | 174.4 | 200.9 | 227.4 |
| 5000 | 179.1 | 184.0 | 208.4 | 234.9 |
| 5500 | 189.4 | 191.5 | 218.7 | 282.5 |
| 6000 | 197.0 | 199.1 | 226.3 | 290.0 |
※ドーム・ガラス質量は含みません。
※質量は参考値です。
採光面積表（単位:㎡)
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 | 2000 |
|---|---|---|---|---|
| 2000 | - | 1.60 | 2.36 | - |
| 2500 | 1.28 | 1.98 | 2.98 | - |
| 3000 | 1.55 | 2.41 | 3.55 | 5.40 |
| 3500 | 1.80 | 2.83 | 4.17 | 6.34 |
| 4000 | 2.07 | 3.21 | 4.73 | 7.20 |
| 4500 | 2.35 | 3.63 | 5.35 | 8.15 |
| 5000 | 2.62 | 4.02 | 5.98 | 9.09 |
| 5500 | 2.84 | 4.44 | 6.54 | 9.95 |
| 6000 | 3.11 | 4.86 | 7.16 | 10.90 |
※採光面積は社内計算による参考値です。
受注寸法有効開口面積表（単位:面積(㎡))
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 | 2000 |
|---|---|---|---|---|
| 2000 | － | 1.49 | 2.19 | － |
| 2500 | 1.16 | 1.90 | 2.83 | ― |
| 3000 | 1.28 | 2.31 | 3.40 | 5.35 |
| 3500 | 1.49 | 2.63 | 4.01 | 6.29 |
| 4000 | 1.69 | 3.04 | 4.52 | 7.02 |
| 4500 | 1.90 | 3.46 | 5.14 | 7.99 |
| 5000 | 2.02 | 3.87 | 5.75 | 8.95 |
| 5500 | 2.22 | 4.23 | 6.32 | 9.66 |
| 6000 | 2.43 | 4.57 | 6.81 | 10.42 |
※上記有効開口面積は、結露受け部 樹脂カバー付きの数値。
※長手呼称寸法Lは、60型は2100、90型は1500、130型は1600、200型は2600からの設定となります。

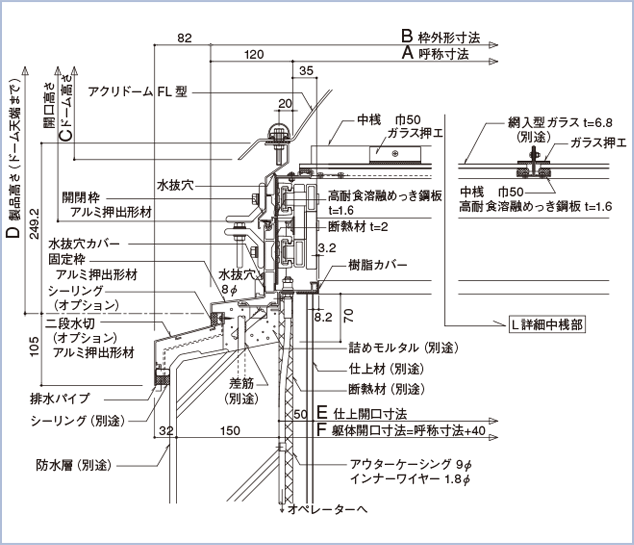

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） 受注生産 ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 200型のタフライトドームはできません |
|---|---|
| ガラス | ●網入り型ガラス t= 6.8（別途）※要防錆処理 |
| 取付枠 |
●外枠：アルミ押出形材 アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板 t=1.6 |
| 操作方法 |
●電動（FPL-200型は全て電動となります。） ●手動 |
| 開閉方式 |
複数のトーションバー（バネ）による垂直開放 オペレーターとステンレスワイヤーにより開閉を制御 |
| ●固定枠結露受け部 樹脂カバー付き(防露用) ●防湿タイプ対応可能品 |
|
ご注意
●改良などのため仕様を変更する場合がありますので予めご了承ください。
●長尺ドームタイプを豪雪地帯の金属製勾配屋根に設置する際、屋根面からの取付架台の立ち上がりが十分でない場合は、水上側に雪割り等を設置してください。（雪の横すべり荷重によるドームの割れを防ぐため）又、ドーム両端部付近に構造物があると、積雪が崩れてドームが割れる危険がありますのでご注意ください。
