ライトスモークハッチ_™ パラレルアストラム_™ ASL

垂直開閉式
長尺フラット icon 耐火仕様受注生産長尺アルミ枠

垂直開閉のガラス長尺タイプ
長手最大6mまで

ASの長尺タイプです。
●６ｍまでの長さに対応。
●直線的なデザインが人気。大型施設や屋上庭園など、多様な建築に採用されています。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

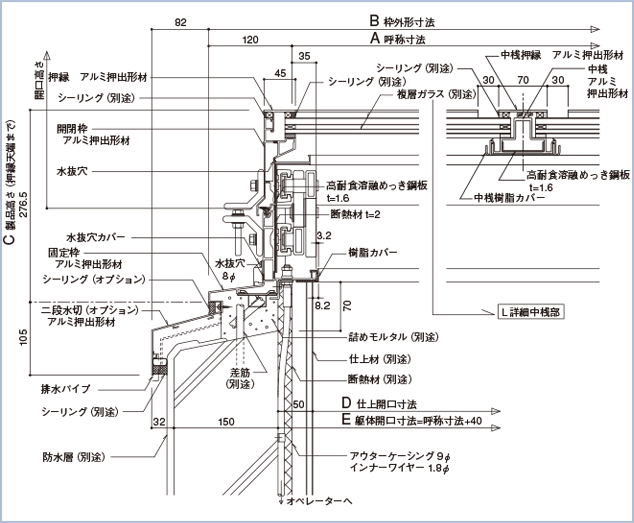

CADデータ製品図（圧縮版）

型式	ASL-60	ASL-90	ASL-130
A 呼称寸法（W）	600	900	1300
B 枠外形寸法（W）	840	1140	1540
C 製品高さ	276.5	276.5	276.5
D 仕上開口寸法（W）	540	840	1240
E 躯体開口寸法（W）	640	940	1340

L ㎜＼ W ㎜	600	900	1300
2000	93.3	111.0	130.8
2500	103.9	122.2	140.0
3000	133.8	130.8	151.3
3500	143.9	166.7	159.9
4000	152.5	177.3	204.7
4500	161.1	186.0	213.3
5000	191.1	196.6	221.9
5500	202.5	205.2	233.2
6000	211.1	213.8	241.8

※ガラス質量は含みません。

※質量は参考値です。

L ㎜＼ W ㎜	600	900	1300
2000	1.13	1.71	2.48
2500	1.39	2.09	3.12
3000	1.68	2.54	3.68
3500	1.94	2.98	4.33
4000	2.23	3.37	4.89
4500	2.53	3.81	5.53
5000	2.82	4.20	6.18
5500	3.04	4.65	6.74
6000	3.33	5.09	7.38

※採光面積は社内計算による参考値です。

L ㎜＼ W ㎜	600	900	1300
2000	0.93	1.46	2.19
2500	1.16	1.88	2.79
3000	1.28	2.29	3.40
3500	1.49	2.61	4.01
4000	1.69	3.02	4.47
4500	1.90	3.42	5.08
5000	2.02	3.83	5.69
5500	2.22	4.23	6.30
6000	2.43	4.57	6.81

※上記は、結露受け部　樹脂カバー付きの数値。

※長手呼称寸法Lは、60・90型は1000、130型は1400から最大長さ6000までの設定となります。

ガラス	●複層ガラス（別途）※要防錆処理 ASL-60…FL5+A6+WG6.8 ASL-90・130…FL10+A6+WG6.8 （FL=フロートガラス、A=空気層、WG=網入りガラス）
取付枠	●外枠：アルミ押出形材　　　　アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板　t=1.6
操作方法	●電動　●手動
開閉方式	トーションバー（バネ）による垂直開放オペレーターとステンレスワイヤーにより開閉を制御

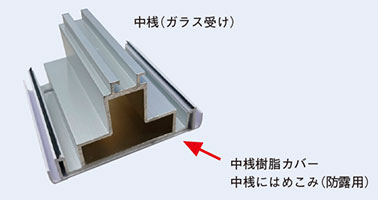

●固定枠結露受け部　樹脂カバー付き(防露用) ●防湿タイプ対応可能品

ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。

※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。

※ガラス面に雨水が残った状態で開放した場合、室内に水が入る可能性があります。

※常時開閉の換気用としてご使用される場合は、下記製品のご使用をおすすめ致します。
ドームタイプFPL・FPL-SUS
ガラスフラット片側開閉タイプSHGL

●標準仕様の複層ガラス以外はご使用されないようお願いします。

●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。

●多雪地域に取り付ける場合は事前にご相談ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

※三性能（水密・気密・耐風圧）試験について
試験機関でのサイズ制約により、長尺ASLの試験評価はしておりません。
