ライトスモークハッチ™ SHGL
片側開閉式
長尺フラット icon 耐火仕様 受注生産 長尺 アルミ枠
長尺フラット icon 耐火仕様 受注生産 長尺 アルミ枠
ガラスフラット 長尺
長手4mまで
SHGL-90例

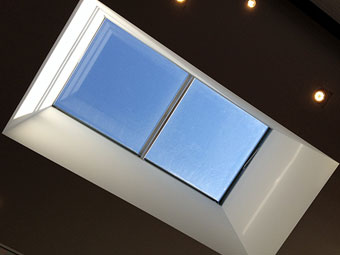

SHGLを見上げたところ
SHGの長尺タイプ。
長手方向長さは、最大4mまで対応可能です。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ 製品図（圧縮版）
シングルガラス
- SHGL-60 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- SHGL-90 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- SHGL-130 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
ペアガラス
- SHGL-60 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- SHGL-90 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- SHGL-130 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
中空シート仕様
- SHGL-60 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- SHGL-90 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- SHGL-130 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）（W）は短手寸法
| 型式 | SHGL-60 | SHGL-90 | SHGL-130 |
|---|---|---|---|
| A 呼称寸法（W） | 600 | 900 | 1300 |
| B 枠外形寸法（W） | 840 | 1140 | 1540 |
| C 製品高さ（≒） | 287 | 287 | 287 |
| D 仕上開口寸法（W） | 540 | 840 | 1240 |
| E 躯体開口寸法（W） | 640 | 940 | 1340 |
| 開放角度 | 50° | 50° | 50° |
| 長手呼称寸法Ｌ（製作可能寸法） | 2000〜4000（100ピッチで設定可能） | ||
質量表（単位:㎏)
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 |
|---|---|---|---|
| 2000 | 84 | 92 | 124 |
| 2500 | 92 | 113 | 134 |
| 3000 | 102 | 124 | 170 |
| 3500 | 114 | 137 | 180 |
| 4000 | 124 | 147 | 194 |
※ガラス質量は含みません。
※質量は参考値です。
SHGL 受注寸法有効開口面積表（単位:㎡)
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 |
|---|---|---|---|
| 2000 | 0.97（0.97） | 1.53（1.53） | 2.30（2.30） |
| 2500 | 1.24（1.24） | 1.95（1.96） | 2.91（2.91） |
| 3000 | 1.50（1.50） | 2.36（2.37） | 3.47（3.46） |
| 3500 | 1.76（1.76） | 2.77（2.78） | 4.09（4.07） |
| 4000 | 2.02（2.02） | 3.19（3.19） | 4.68（4.68） |
※（ ）内数値は、複層ガラス仕様時。
※上記は、結露受け部 樹脂カバー付きの数値。
※長手呼称寸法Ｌは、2000〜4000となります。（100ピッチで設定可能）
標準納まり図（単位：㎜）
仕様
| ガラス |
●シングルガラス仕様（別途）※要防錆処理 60・90型…網入り型ガラス t=6.8 130型………網入り磨きガラス t=10 ●複層ガラス仕様（別途）※要防錆処理 60型……………FL8+A6+WG6.8 90型・130型…FL10+A6+WG6.8 （FL=フロートガラス、A=空気層、WG=網入りガラス） |
|---|---|
| 中空シート仕様 |
●ポリカーボネート樹脂 t= 10 色調：クリアー ※シングルガラス＋中空シートとなります。 複層ガラス時には使用できません。 |
| 取付枠 |
●外枠：アルミ押出形材 アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板 t=1.6 |
| 操作方法 | ●電動 ●手動 |
| 開閉方式 |
トーションバー（バネ）による片開き （トーションバーユニットは外付け） オペレーターとステンレスワイヤーにより開閉を制御 |
| ●固定枠結露受け部 樹脂カバー付き(防露用) | |
ご注意
ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。
※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。
※ガラス面に雨水が残った状態で開放した場合、室内に水が入る可能性があります。
●SHGLの許容積雪量については別途お問い合わせください。
●標準仕様以外のガラスおよびガラス割付は、開閉できない可能性がありますのでご遠慮ください。
●勾配屋根に設置する場合、製品の開閉可能角度にご注意ください。
SHGLの可能勾配は、製品サイズ・ガラス仕様によって異なります。別途お問い合わせください。
●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。
●多雪地域に設置する場合は事前にご相談ください。
●改良などのため仕様を変更する場合がありますので予めご了承ください。
