型式	SHG-60	SHG-90	SHG-130
A 呼称寸法	600	900	1300
B 枠外形寸法	840	1140	1540
C 製品高さ（≒）	287	287	287
D 仕上開口寸法	540	840	1240
E 躯体開口寸法	640	940	1340
ガラス寸法	620	（分割なし） 920 （2分割） 920×442	（分割なし） 1320 （2分割） 1320×642
開放角度	50°	50°	50°
有効開口面積（㎡） ※（）内数値は、複層ガラス仕様時。	0.27 （0.27）	0.62 （0.62）	1.42 （1.42）

※上記有効開口面積は、結露受け部　樹脂カバー付きの数値。

質量・採光面積表（単位:質量(㎏)、採光面積(㎡))

サイズ	質量	採光面積
サイズ	質量	シングルガラス	複層ガラス
60	42	0.33	0.34
90	53	0.76（0.69）	0.79（0.73）
130	62	1.62（1.52）	1.66（1.57）

※（）は中桟付き。
※ガラス質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

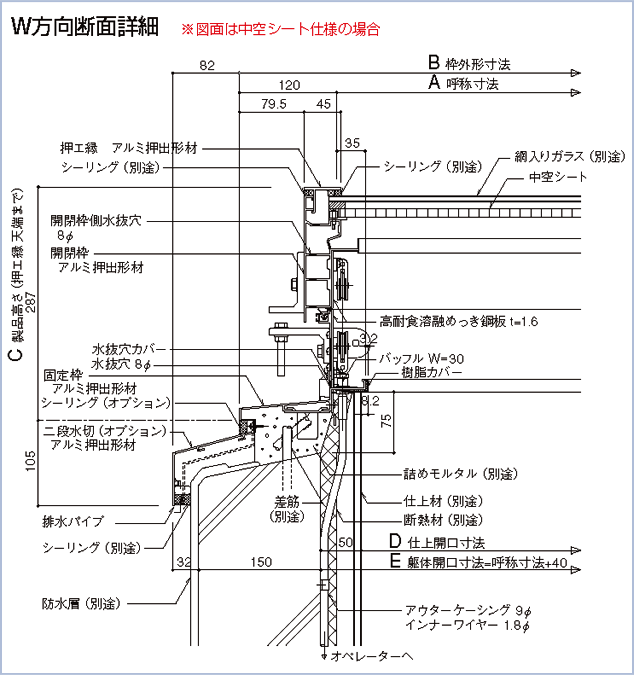

標準納まり図（単位：㎜）

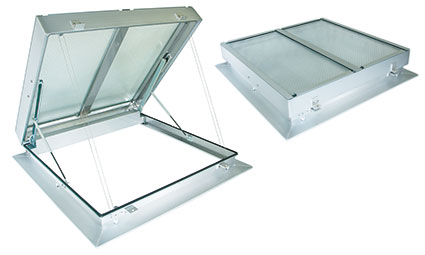

仕様

ガラス	●シングルガラス仕様（別途）※要防錆処理 60・90型…網入り型ガラス　t=6.8 130型………網入り磨きガラス　t=10
＜SHG許容積雪量＞	60型…………1m以上 90型…………0.54m（ガラス分割なし）　　　　　　1m以上（ガラス2分割） 130型……… 0.74m（ガラス分割なし）　　　　　　1m以上（ガラス2分割）

ガラス	●複層ガラス仕様（別途）※要防錆処理 60型……………FL8+A6+WG6.8 90型・130型… FL10+A6+WG6.8 （FL=フロートガラス、A=空気層、WG=網入りガラス）
＜SHG許容積雪量＞	1m以上（130型はガラス2分割）

中空シート仕様	●ポリカーボネート樹脂　t= 10 　色調：クリアー ※シングルガラス＋中空シートとなります。　複層ガラス時には使用できません。
取付枠	●外枠：アルミ押出形材　　　　アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板　t=1.6
操作方法	●電動　●手動
開閉方式	●SHG-60 ガスステーとリンク機構による片開き ●SHG-90・130 トーションバー（バネ）による片開き（トーションバーユニットは内部付け）オペレーターとステンレスワイヤーにより開閉を制御
●固定枠結露受け部　樹脂カバー付き(防露用)

ご注意

ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。

※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。

※ガラス面に雨水が残った状態で開放した場合、室内に水が入る可能性があります。

●標準仕様以外のガラスおよびガラス割付は、開閉できない可能性がありますのでご遠慮ください。

●勾配屋根に設置する場合、製品の開閉可能角度にご注意ください。
SHG-60　シングルガラス・複層ガラス仕様とも2寸まで。
SHG-90　シングルガラス仕様4.5寸まで。
　　　　　複層ガラス仕様4寸まで。（すべて特注品対応）
SHG-130 シングルガラス・複層ガラス仕様とも4寸まで。（すべて特注品対応）

●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。

●多雪地域に設置する場合は事前にご相談ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。
