固定式トップライト

Menu イメージイメージ

ガラスフラット GF

角ガラス
片流れ
icon 耐火仕様 受注生産 アルミ枠

ガラス角タイプ

イメージGF-90

フラットなガラス面が印象的なトップライト。
●意匠性の高い店舗、公共施設、ビルなどに。
●複層ガラス仕様は、総厚21.8~28.8の範囲にて設定可能です。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ 製品図(圧縮版)

シングルガラス

GF 平断面図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
GF W断面詳細 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
GF L断面詳細 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

ペアガラス

GF 平断面図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
GF W断面詳細 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
GF L断面詳細 納まり参考図
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

規格表(単位:㎜)

型式 GF-60 GF-90 GF-130
A 呼称寸法 600□ 900□ 1300□
B 枠外形寸法 870□ 1170□ 1570□
C 製品高さ 138 138 138
D 仕上開口寸法 580□ 880□ 1280□
E 躯体開口寸法 680□ 980□ 1380□
ガラス寸法 694□ 994□ 1394□

質量・採光面積表(単位:質量(㎏)、採光面積(㎡))

サイズ 質量 採光面積
60 10.3 0.43
90 14.0 0.92
130 19.1 1.84

※ガラス質量は含みません。

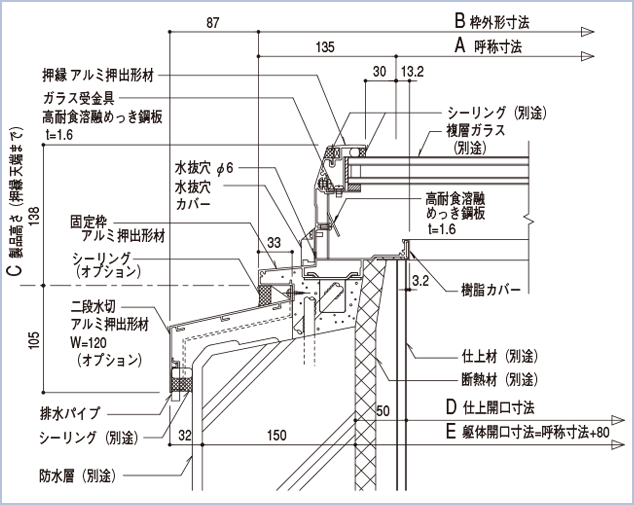

標準納まり図(単位:㎜)

標準納まり図

仕様

ガラス ●複層ガラス仕様(別途)※要防錆処理
 総厚21.8~28.8の範囲にて特注対応可能
●シングルガラス仕様(別途)※要防錆処理
 60・90型…網入り型ガラス t=6.8
 130型…網入り磨きガラス t=10
固定枠 ●アルミ押出形材 アルマイトクリアー
押縁 ●アルミ押出形材 アルマイトクリアー
耐火仕様 ●高耐食溶融めっき鋼板 t=1.6
●固定枠結露受け部 樹脂カバー付き(防露用)

性能

試験体 ●型式 GF-130
●ガラス仕様 FL10 A12 WG6.8
試験結果 気密性……………A-4
水密性……………W-5
耐風圧性…………S-7
<2020年1月31日 (一財)建材試験センター>

※ガラスタイプトップライトは、ガラス種類によっては強度をはじめ性能値が変わる場合があります。

ご注意

ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。

※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。

●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。

●多雪地域に設置する場合は事前にご相談ください。

●ガラスの総厚にご注意ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

仕様変更に伴うご注意

GF・GFLは、今期途中より上記新仕様品に変更致します。
旧仕様品:在庫がなくなり次第終了。
新仕様品:受注開始時期については別途お問い合わせください。

※新仕様品は、旧仕様品とは推奨仕上開口が異なりますので、ご注意ください。

旧仕様GF-F
旧仕様GF-F

新旧一覧

型式 B 枠外寸法 D 仕上開口 E 躯体開口
旧GF-F GF-60F 840□ 540□ 640□
GF-90F 1140□ 840□ 940□
GF-130F 1540□ 1240□ 1340□
新GF GF-60 870□ 580□ 680□
GF-90 1170□ 880□ 980□
GF-130 1570□ 1280□ 1380□
