ガラスフラット GF-SUS
長尺・角
ガラスタイプ icon 耐火仕様 受注生産 ステンレス枠
ガラスタイプ icon 耐火仕様 受注生産 ステンレス枠
ガラスフラットGFのステンレスタイプです。
ガラスフラットGFのステンレスタイプです。
●耐火・耐久性を求める建物におすすめです。
CADデータ 製品図（圧縮版）
シングルガラス
- GF-SUS 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
ペアガラス
- GF-SUS 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）
| 型式 | GF-SUS-60 | GF-SUS-90 | GF-SUS-130 |
|---|---|---|---|
| A 呼称寸法 | 600□ | 900□ | 1300□ |
| B 枠外形寸法 | 840□ | 1140□ | 1540□ |
| C 製品高さ | 135 | 135 | 135 |
| D 仕上開口寸法 | 540□ | 840□ | 1240□ |
| E 躯体開口寸法 | 640□ | 940□ | 1340□ |
| ガラス寸法 | 710□ | 1010□ | 1410□ |
※図面CADデータにつきましては、別途お問い合わせください。
※長尺タイプはL=4000までとなります。
質量・採光面積表（単位:質量(㎏)、採光面積(㎡))
| サイズ | 質量 | 採光面積 |
|---|---|---|
| 60 | 23.5 | 0.46 |
| 90 | 33.2 | 0.96 |
| 130 | 46.1（53.2） | 1.90（1.82） |
※（ ）は中桟付き。
※ガラス質量は含みません。
※質量は参考値です。 ※採光面積は社内計算による参考値です。

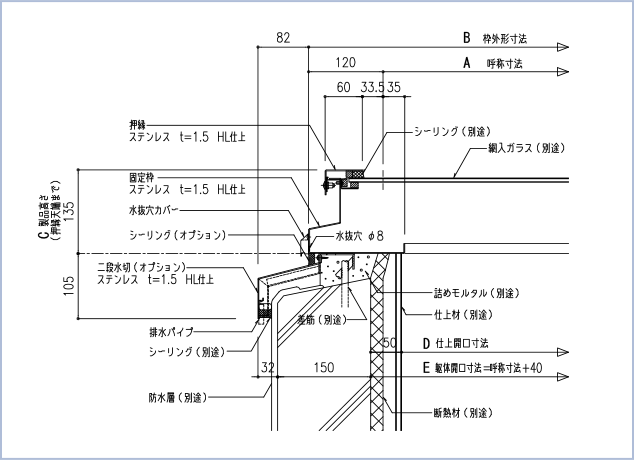

標準納まり図（単位：㎜）
仕様
| ガラス |
●シングルガラス仕様（別途）※要防錆処理 60・90型…網入り型ガラス t= 6.8 130型…網入り磨きガラス t= 10 ●複層ガラス仕様（別途）※要防錆処理 60型…FL8+A6+WG6.8 90・130型…FL10+A6+WG6.8 |
|---|---|
| 固定枠・押縁 | ●ステンレスSUS304 t=1.5 へアライン仕上 |
ご注意
ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。
※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。
●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。
●多雪地域に設置する場合は事前にご相談ください。
●標準仕様以外のガラスは、設置できない可能性がありますのでご注意ください。
●改良などのため仕様を変更する場合がありますので予めご了承ください。
●GF-SUSには、落下防止ネットは設置できませんのでご注意ください。
