ライトスモークハッチ_™ パラレルアストラム_™ AS

垂直開閉式
角フラット icon 耐火仕様受注生産アルミ枠

垂直開閉のガラス角タイプ
角=60・90・130

ガラスフラットの美しい意匠が印象的な、垂直開閉トップライト。
●ビスのないワンタッチはめ込みタイプの押え縁方式です。
●意匠性を求められる店舗、オフィスビルなどに。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

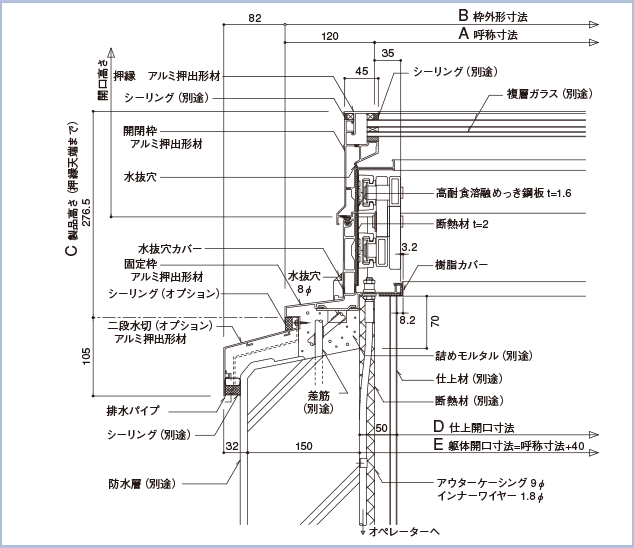

CADデータ製品図（圧縮版）

型式	AS-60	AS-90	AS-130
A 呼称寸法	600□	900□	1300□
B 枠外形寸法	840□	1140□	1540□
C 製品高さ	276.5	276.5	276.5
D 仕上開口寸法	540□	840□	1240□
E 躯体開口寸法	640□	940□	1340□
ガラス寸法	620□	920□	（分割なし） 1320□ （2分割） 1320×642
開口高さ	150	220	310
有効開口面積（㎡）	0.24	0.63	1.41

※上記有効開口面積は、結露受け部　樹脂カバー付きの数値。

※（）は中桟付き。

※ガラスの質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ガラス	●複層ガラス（別途）※要防錆処理 AS-60…FL5+A6+WG6.8 AS-90・130…FL10+A6+WG6.8 （FL=フロートガラス、A=空気層、WG=網入りガラス）
取付枠	●外枠：アルミ押出形材　　　　アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板　t=1.6
操作方法	●電動　●手動
開閉方式	トーションバー（バネ）による垂直開放オペレーターとステンレスワイヤーにより開閉を制御
●固定枠結露受け部　樹脂カバー付き(防露用) ●防湿タイプ対応可能品

ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。

※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。

※ガラス面に雨水が残った状態で開放した場合、室内に水が入る可能性があります。

※常時開閉の換気用としてご使用される場合は、下記製品のご使用をおすすめ致します。
ドームタイプFP・FP-SUS
ガラスフラット片側開閉タイプSHG

●標準仕様の複層ガラス以外はご使用されないようお願いします。

●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。

●多雪地域に取り付ける場合は事前にご相談ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。
