ホームトップライト Q-CAG

角ドーム
タイプ icon 一般住宅用アルミ枠

一般住宅向け木造・RC住宅に対応
ドーム＆ガラスも同梱

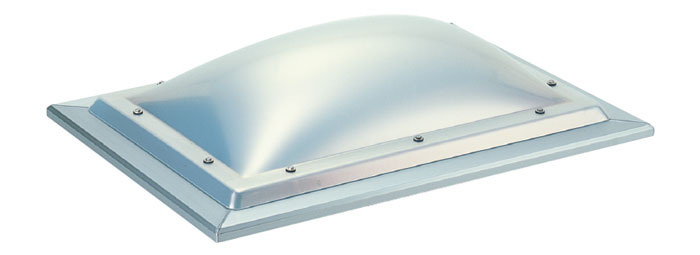

ドーム＆2重ガラスの住宅用トップライト。
陸屋根から3寸勾配屋根に取付可能です。
●躯体への取付部分は、結露しにくい樹脂製。

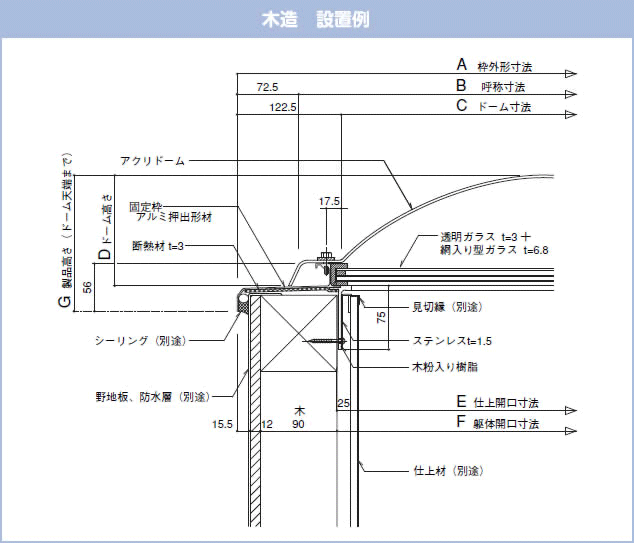

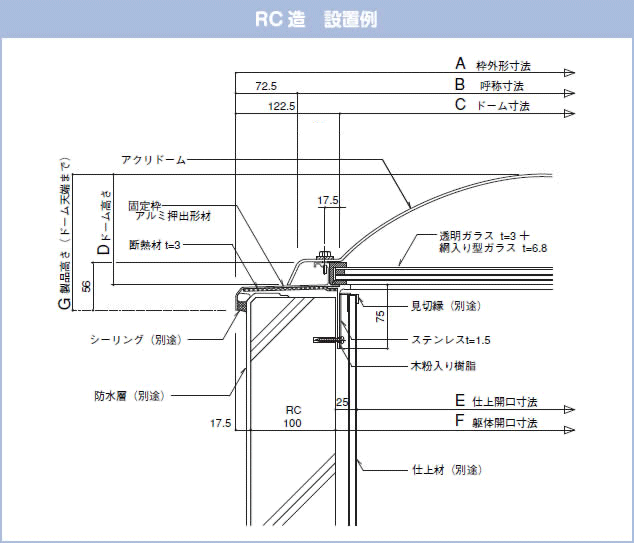

●木造、RC造、ALC造住宅などに設置できます。

CADデータ製品図（圧縮版）

型式	Q-606CAG	Q-906CAG	Q-909CAG
A 枠外形寸法	745□	1045×745	1045□
B 呼称寸法	600□	900×600	900□
C ドーム寸法	500□	800×500	800□
D ドーム高さ	125	175	175
E 仕上開口寸法	460□	760×460	760□
F 躯体開口寸法	510□	810×510	810□
G 製品高さ	160	210	210
ガラス寸法	510□	810×510	810□

※質量はドーム・ガラスを含む梱包時の参考値です。

※採光面積は社内計算による参考値です。

※ガラス・ドームとも枠に取り付けて出荷されます。

●上記仕様以外のガラスはご用意できません。

●二段水切は、使用できません。

●躯体種類によって使用する取付ビス類が異なりますので、ご注意ください。

●3寸以上の勾配屋根への設置は、メンテナンスや雨仕舞いの関係により、ご遠慮ください。
