アクリドーム™ KS
角ドーム
タイプ icon 耐火仕様 受注生産 高断熱 アルミ枠
タイプ icon 耐火仕様 受注生産 高断熱 アルミ枠

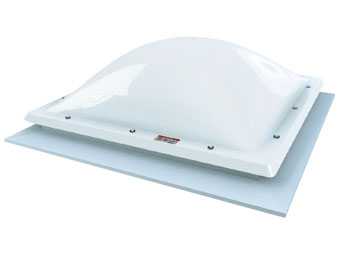

固定角ドームの高断熱タイプ
断熱性能H-5＜熱貫流率2.29W/(㎡・K)＞・・・標準シングルガラス仕様
標準仕様の断熱性が向上しました
外の寒さをふせぎ、室内の暖かさを逃しにくい高断熱トップライト。

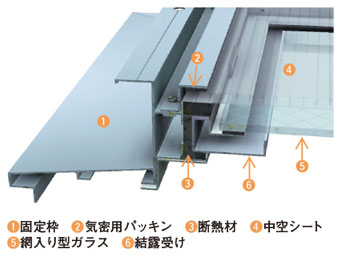

三層構造（ドーム＋中空シート＋ガラス）による断熱性能で寒冷地や高気密・高断熱建築物におすすめです。
●採光と省エネ目的の中低層事務所、病院待合室、老人ホームなどで採用されています。
●結露抜きパイプ付（オプション）は、北海道などの室内ドレンがある地域にも対応できます。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ 製品図（圧縮版）
- KS-60〜130F 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- KS-160・200F 納まり参考図 中桟
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）
| 型式 | KS-60F | KS-90F | KS-130F | KS-160F | KS-200F |
|---|---|---|---|---|---|
| A 呼称寸法 | 600□ | 900□ | 1300□ | 1600□ | 2000□ |
| B 枠外形寸法 | 840□ | 1140□ | 1540□ | 1840□ | 2240□ |
| C ドーム高さ | 190 | 280 | 380 | 480 | 530 |
| D 製品高さ（≒） | 276 | 366 | 467 | 569 | 619 |
| E 仕上開口寸法 | 470□ | 770□ | 1170□ | 1470□ | 1870□ |
| F 躯体開口寸法 | 600□ | 900□ | 1300□ | 1600□ | 2000□ |
| ガラス寸法 | 524□ | 824□ | 1224□ | 734□(4枚) | 934□(4枚) |
| 中空シート寸法 | 570□ | 870□ | 1270□ | 1564□ | 1964□ |
質量・採光面積表（単位:質量(㎏)、採光面積(㎡))
| サイズ | 質量 | 採光面積 |
|---|---|---|
| 60 | 9.6 | 0.24 |
| 90 | 14.6 | 0.62 |
| 130 | 21.7 | 1.42 |
| 160 | 31.1 | 2.04 |
| 200 | 43.8 | 3.34 |
※ドーム・ガラス質量は含みません。
※質量は参考値です。 ※採光面積は社内計算による参考値です。

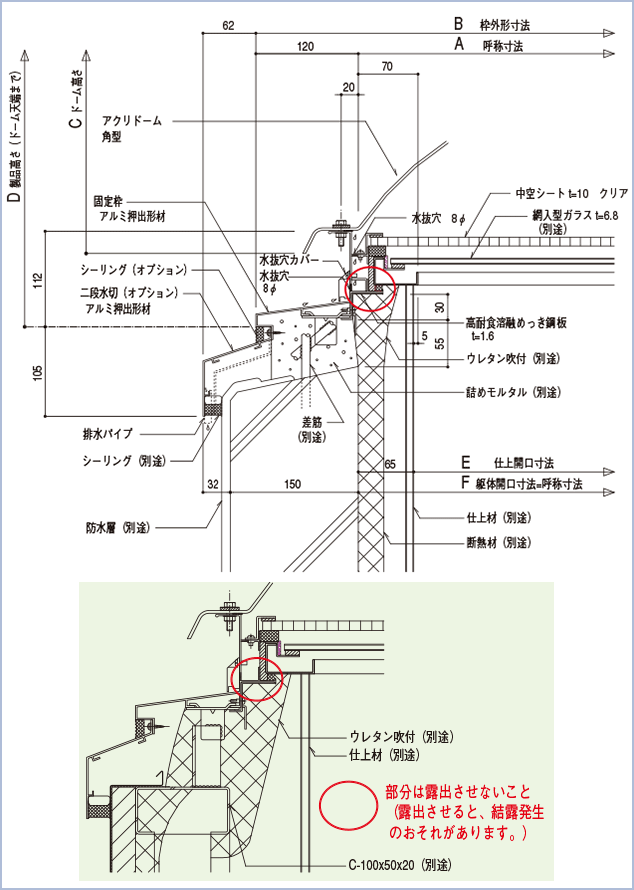

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） クリア（無色透明） 受注生産 ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 160・200型のアクリドームクリアとタフライトドームはできません |
|---|---|
| 中空シート | ●ポリカーボネート樹脂 t=10 色調：クリア |
| ガラス | ●網入り型ガラス t=6.8（別途）※要防錆処理 |
| 固定枠 | ●アルミ押出形材 アルマイトクリアー |
| 断熱材 | ●ポリオレフィン発泡体 |
| 結露受け | ●アルミ押出形材 アルマイトクリアー |
| 耐火仕様 | ●高耐食溶融めっき鋼板 t=1.6 |
断熱性能
| 試験体 |
型式：KS-90F ガラス仕様：網入りt=6.8 および FL3 + A6 + WG6.8 |
|---|---|
| 試験結果 |
標準品………………………… H-5 熱貫流率 2.29 W/㎡・K ペアガラス仕様……………… H-5 熱貫流率 2.15 W/㎡・K ＜2020年1月9日 （一財）建材試験センター＞ |
※ペアガラス仕様品はオプションとなりますので、別途ご相談ください。
※条件によっては、結露やコールドドラフトの発生を防ぐことはできません。
ご注意
●KS-160F・200Fは、6.8mm以外のガラスは入れられません。
（10ミリガラス、ペアガラス等不可）
●改良などのため仕様を変更する場合がありますので予めご了承ください。
●アルミ製品の規格外仕様品は受注生産となります。
