点検口ハッチ D
点検口
icon
耐火仕様
ステンレス枠

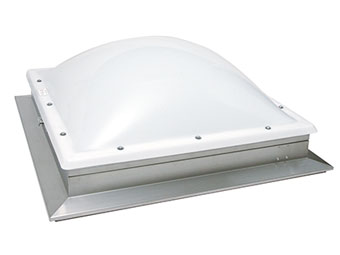

ドームタイプの点検口
採光可能・耐火仕様
ワイドな開放角度の点検口トップライト。
採光もOK。
●本体枠は耐火性、耐久性に優れたステンレスヘアライン仕上。
●閉鎖時は内部のキャッチクリップで固定。開閉用の把手付き。
●公共施設、集合住宅、工場などの採光と屋上点検口に。
CADデータ 製品図（圧縮版）
- TH-D-60 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
- TH-D-90 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）
| 型式 | TH-D-60 | TH-D-90 |
|---|---|---|
| A 呼称寸法 | 600□ | 900□ |
| B 枠外形寸法 | 840□ | 1140□ |
| C ドーム高さ | 190 | 280 |
| D 製品高さ（≒） | 345 | 435 |
| E 仕上開口寸法 | 590□ | 890□ |
| F 躯体開口寸法 | 650□ | 950□ |
| ガラス寸法 | 608□ | 908□ |
| 開放角度 | 80° | 70° |
質量・採光面積表（単位:質量(㎏)、採光面積(㎡))
| サイズ | 質量 | 採光面積 |
|---|---|---|
| 60 | 20 | 0.34 |
| 90 | 28 | 0.78 |
※ドーム・ガラス質量は含みません。
※質量は参考値です。 ※採光面積は社内計算による参考値です。

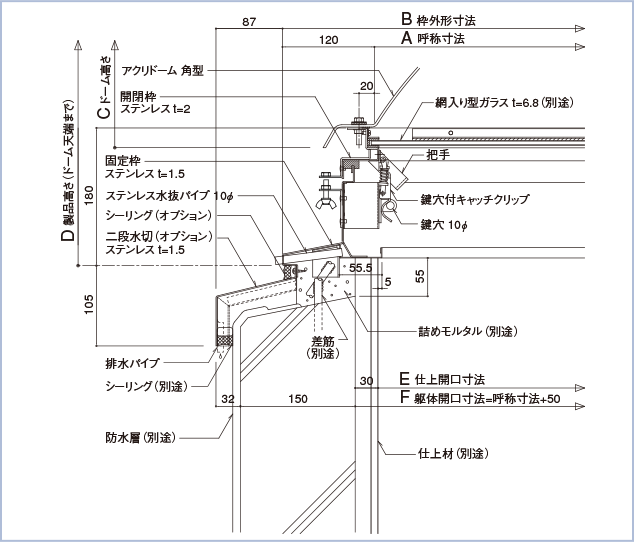

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） クリア（無色透明） 受注生産 ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 |
|---|---|
| ガラス | ●網入り型ガラス t= 6.8（別途）※要防錆処理 |
| 取付枠 | ●ステンレス SUS304 t=1.5 ヘアライン仕上 |
| 開閉方式 |
ガスステーの補助による手動片開き開閉 急激な閉鎖を防止するバランス設計 （ガラス、ドーム装着時） |
| キャッチクリップ |
ステンレス製 鍵穴10φ付き 南京錠（別途）で施錠可能 |
ご注意
●点検口（ドーム仕様）には必ず6.8mm網入りガラスが必要となります。
（ガラスを設置しないと急激な開き方をするので危険です。）
●屋根勾配は1寸勾配（5.7°）以下までです。
それ以上の勾配に設置した場合、開閉できない可能性がありますのでご注意ください。
●上記以外のガラス仕様は開閉できません。
●落下防止ネットの取付はできません。
●改良などのため仕様を変更する場合がありますので予めご了承ください。
