ライトスモークハッチ™ パラレル PSL
垂直開閉式
長尺ドーム icon 耐火仕様 受注生産 長尺 アルミ枠
長尺ドーム icon 耐火仕様 受注生産 長尺 アルミ枠

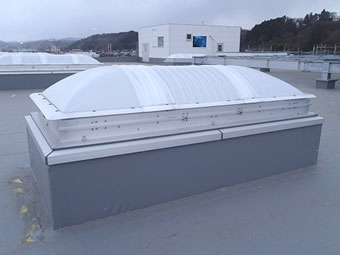

垂直開閉の長尺ドーム
長手最大4mまで
PSの長尺タイプ。長手は最大4mまで対応可能です。
●サイズは、短手幅60・90・130型〜長手最大長さ4mまで。
●従来品に比べ、大きな排煙面積を持ちます。（当社比）
※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ 製品図（圧縮版）
- PSL 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）（W）は短手寸法
| 型式 | PSL-60 | PSL-90 | PSL-130 |
|---|---|---|---|
| A 呼称寸法（W） | 600 | 900 | 1300 |
| B 枠外形寸法（W） | 840 | 1140 | 1540 |
| C ドーム高さ | 190 | 280 | 370 |
| D 製品高さ（≒） | 422 | 512 | 613 |
| E 仕上開口寸法（W） | 540 | 840 | 1240 |
| F 躯体開口寸法（W） | 640 | 940 | 1340 |
質量表（単位:㎏)
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 |
|---|---|---|---|
| 2000 | - | 100 | 108 |
| 2500 | 102 | 110 | 120 |
| 3000 | 116 | 124 | 134 |
| 3500 | 123 | 131 | 141 |
| 4000 | 132 | 140 | 151 |
※ドーム・ガラス質量は含みません。
※質量は参考値です。
採光面積表（単位:㎡)
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 |
|---|---|---|---|
| 2000 | - | 1.60 | 2.36 |
| 2500 | 1.30 | 2.02 | 2.98 |
| 3000 | 1.55 | 2.40 | 3.54 |
| 3500 | 1.82 | 2.83 | 4.16 |
| 4000 | 2.07 | 3.21 | 4.72 |
※採光面積は社内計算による参考値です。
受注寸法有効開口面積表（単位:面積(㎡))
| L ㎜ ＼ W ㎜ | 600 | 900 | 1300 |
|---|---|---|---|
| 2000 | － | 1.58 | 2.35 |
| 2500 | 1.25 | 1.96 | 2.85 |
| 3000 | 1.51 | 2.37 | 3.53 |
| 3500 | 1.77 | 2.79 | 4.14 |
| 4000 | 2.03 | 3.20 | 4.75 |
※上記有効開口面積は、結露受け部 樹脂カバー付きの数値。
※長手呼称寸法Lは、60型は2100、90型は1500、130型は1600からの設定となります。

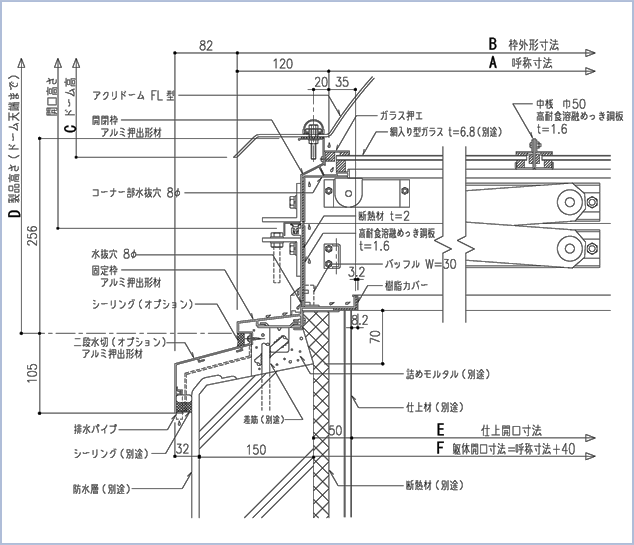

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 |
|---|---|
| ガラス | ●網入り型ガラス t= 6.8（別途）※要防錆処理 |
| 取付枠 |
●外枠：アルミ押出形材 アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板 t=1.6 |
| 操作方法 | ●電動 ●手動 |
| 開閉方式 |
ガスステー方式による垂直開放 オペレーターとステンレスワイヤーにより開閉を制御 |
| ●固定枠結露受け部 樹脂カバー付き(防露用) | |
ご注意
PSLは次の条件でご使用ください。
●設置可能な屋根勾配は、2寸勾配（11.3°）以下までです。（標準品）
●複層ガラス仕様は開閉できません。
上記以外の場合
●複層ガラス仕様の場合は、バネ（トーションバー）式トップライト（FPL）をご使用ください。
●改良などのため仕様を変更する場合がありますので予めご了承ください。
●アルミ製品の規格外仕様品は受注生産となります。
