ライトスモークハッチ™ SHK-SUS
片側開閉式
角ドーム icon 耐火仕様 受注生産 ステンレス枠
角ドーム icon 耐火仕様 受注生産 ステンレス枠

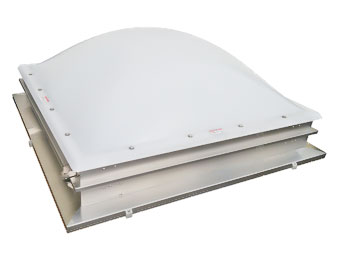

ステンレス製・片開き開閉・ドーム付きトップライトのスタンダード品です。
●耐火・耐久性に優れた、ステンレス製の片開きタイプです。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ 製品図（圧縮版）
- SHK-SUS 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）
| 型式 | SHK-SUS-60 | SHK-SUS-90 | SHK-SUS-130 |
|---|---|---|---|
| A 呼称寸法 | 600□ | 900□ | 1300□ |
| B 枠外形寸法 | 840□ | 1140□ | 1540□ |
| C ドーム高さ | 190 | 280 | 380 |
| D 製品高さ（≒） | 437 | 527 | 628 |
| E 仕上開口寸法 | 540□ | 840□ | 1240□ |
| F 躯体開口寸法 | 640□ | 940□ | 1340□ |
| G 結露受け開口 | 530□ | 830□ | 1230□ |
| ガラス寸法 | 580□ | 880□ | 1280□ |
| 開放角度 | 45° | 45° | 45° |
| 有効開口面積（㎡） | 0.28 | 0.68 | 1.51 |
質量・採光面積表（単位:質量(㎏)、採光面積(㎡))
| サイズ | 質量 | 採光面積 |
|---|---|---|
| 60 | 43 | 0.29 |
| 90 | 56 | 0.71 |
| 130 | 75 | 1.55 |
※ドーム・ガラス質量は含みません。
※質量は参考値です。 ※採光面積は社内計算による参考値です。

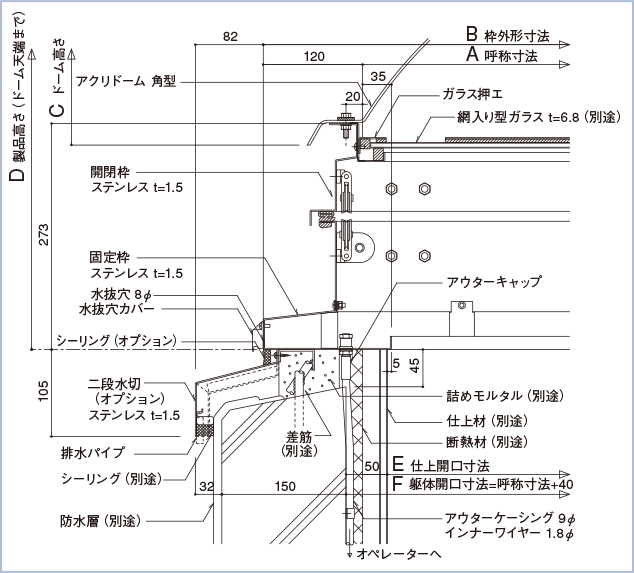

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） クリア（無色透明） 受注生産 ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 |
|---|---|
| ガラス | ●網入り型ガラス t= 6.8（別途）※要防錆処理 |
| 取付枠 | ●ステンレス SUS304 t=1.5 ヘアライン仕上げ |
| 操作方法 | ●電動 ●手動 |
| 開閉方式 |
ガスステー方式による片開き オペレーターとステンレスワイヤーにより開閉を制御 |
| オプション | 固定枠結露受け部 樹脂カバー（防露用） |
ご注意
●改良などのため仕様を変更する場合がありますので予めご了承ください。
●複層ガラス仕様につきましては、別途ご相談ください。
●設置可能な屋根勾配は、別途お問い合わせください。
