ライトスモークハッチ_™ SHK

片側開閉式
角ドーム icon 耐火仕様受注生産アルミ枠

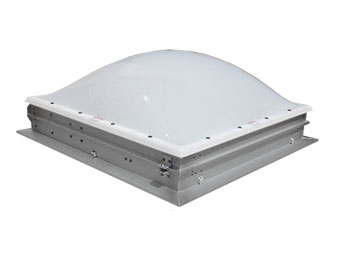

アルミ製・片開き開閉・ドーム付きトップライトのスタンダード品です。

●サイズは、60・90・130の3種。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

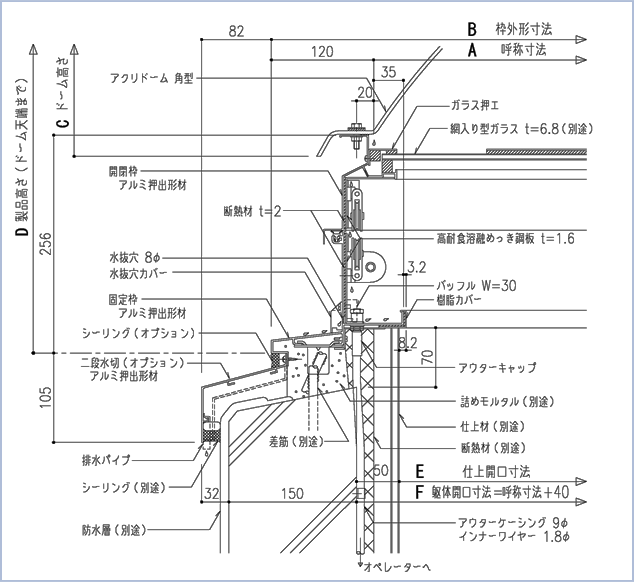

CADデータ製品図（圧縮版）

型式	SHK-60	SHK-90	SHK-130
A 呼称寸法	600□	900□	1300□
B 枠外形寸法	840□	1140□	1540□
C ドーム高さ	190	280	380
D 製品高さ（≒）	420	510	611
E 仕上開口寸法	540□	840□	1240□
F 躯体開口寸法	640□	940□	1340□
G 結露受け開口	523.6□	823.6□	1223.6□
ガラス寸法	580□	880□	1280□
開放角度	45°	45°	45°
有効開口面積（㎡）樹脂カバー付き	0.27	0.67	1.49

※ドーム・ガラス質量は含みません。

※質量は参考値です。　※採光面積は社内計算による参考値です。

ドーム	●アクリドーム（アクリル樹脂）・色調：オーパル（乳白色）　　　　クリア（無色透明）受注生産 ●タフライトドーム（ポリカーボネート樹脂）・色調：乳白色受注生産
ガラス	●網入り型ガラス　t= 6.8（別途）　※要防錆処理
取付枠	●外枠：アルミ押出形材　アルマイトクリアー ●耐火仕様：高耐食溶融めっき鋼板　t=1.6 ※結露受け部分樹脂カバー付き（防露用）
操作方法	●電動　●手動
開閉方式	ガスステー方式による片開きオペレーターとステンレスワイヤーにより開閉を制御
●固定枠結露受け部　樹脂カバー付き(防露用)

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●複層ガラス仕様につきましては、別途ご相談ください。

●設置可能な屋根勾配は、別途お問い合わせください。
