トップライト納まり例

トップライトの躯体別納まり例です。 下図のトップライト本体は「アクリドーム™ K」ですが、他の製品でも同じイメージの納まりとなります。オプションの二段水切のサイズにつきましては、「二段水切」をご参照ください。

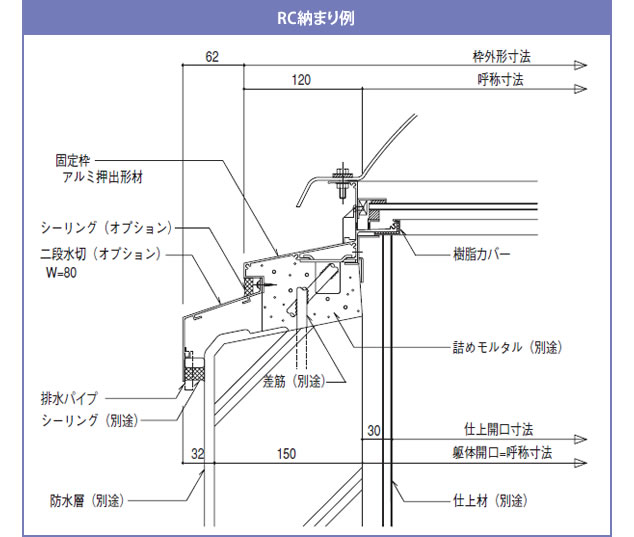

RC納まり例

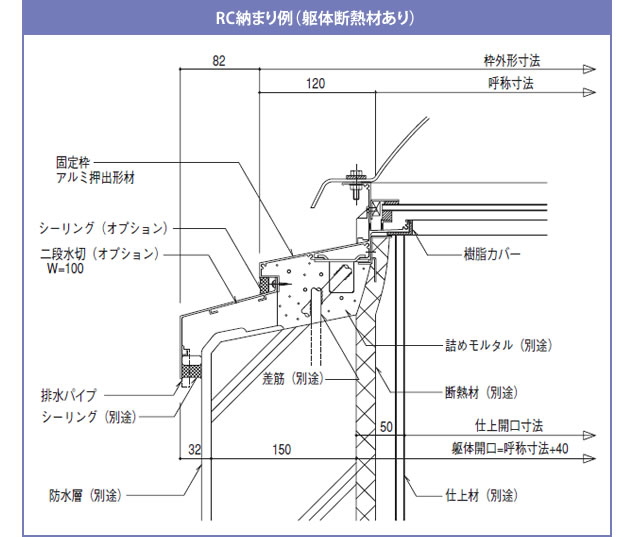

RC納まり例(躯体断熱材あり)

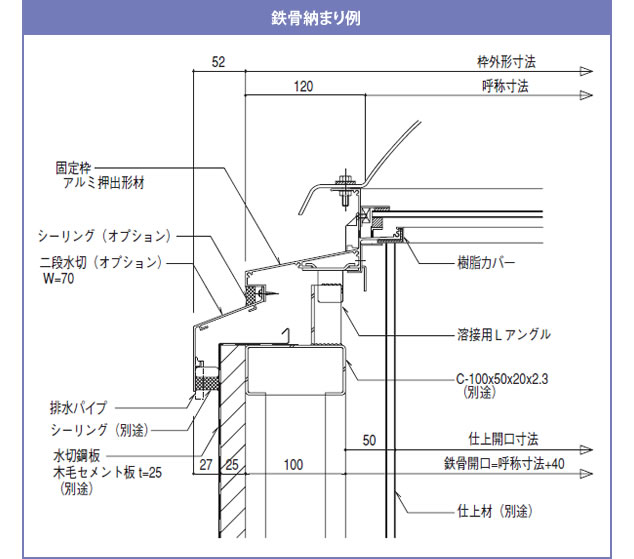

鉄骨納まり例

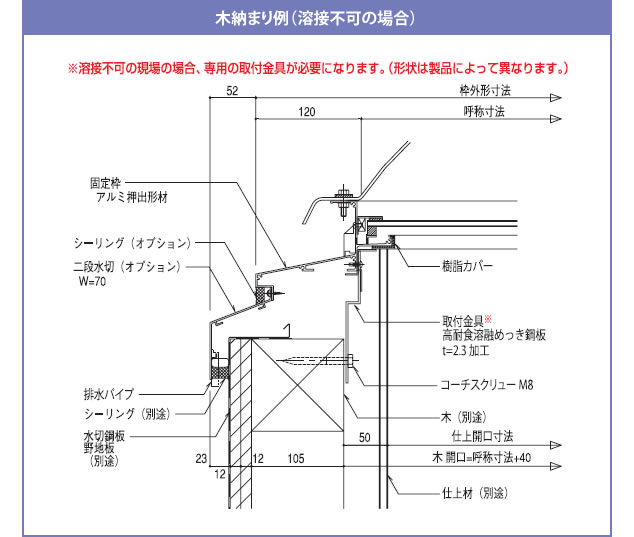

木納まり例(溶接不可の場合)

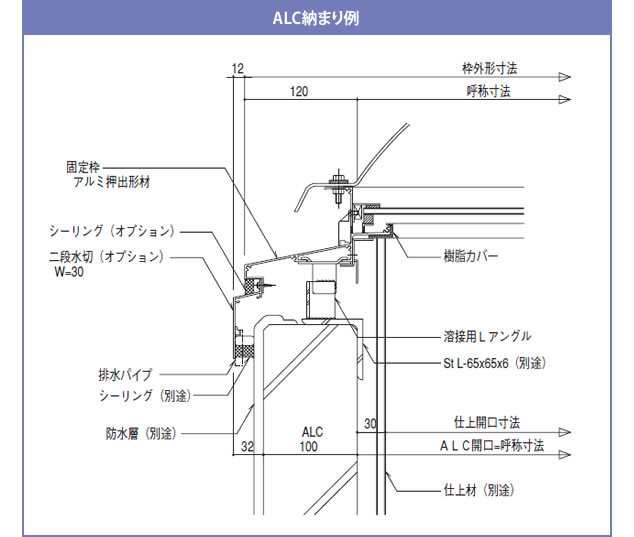

ALC納まり例

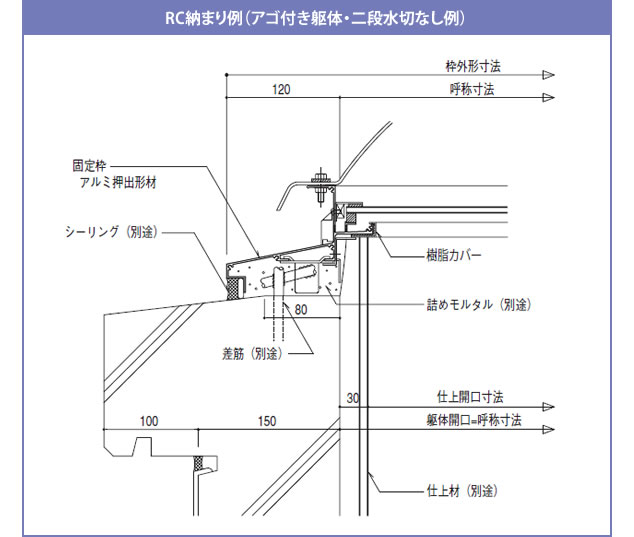

RC納まり例(アゴ付き躯体・二段水切なし例)
