採光可能な屋上出入り口

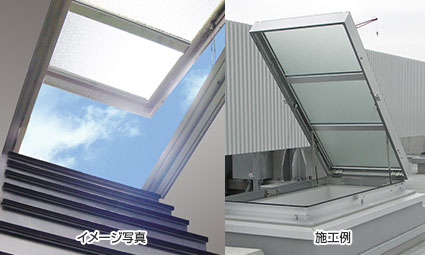

「でるハッチ_™」は、屋上を有効活用するための出入り口 兼 天窓です。
植物を育てたい・洗濯物を干したい時、
ハッチを開けて屋上に出ることができます。
●屋上出入り用に点検口ハッチを設置したいが、開口が小さすぎる。
　→大きな開口のでるハッチなら、余裕を持って出入りできます。
●屋上に出たいが、ペントハウスだと費用の問題がある。
　→ハッチ用の躯体立ち上げだけで設置可能。
　　ペントハウスよりも費用がかからず、屋上も広く使えます。
●狭小住宅で、陸屋根を有効活用したい。
　→陸屋根への出入りだけでなく、採光・換気用天窓としても活用できます。

CADデータ 製品図（圧縮版）

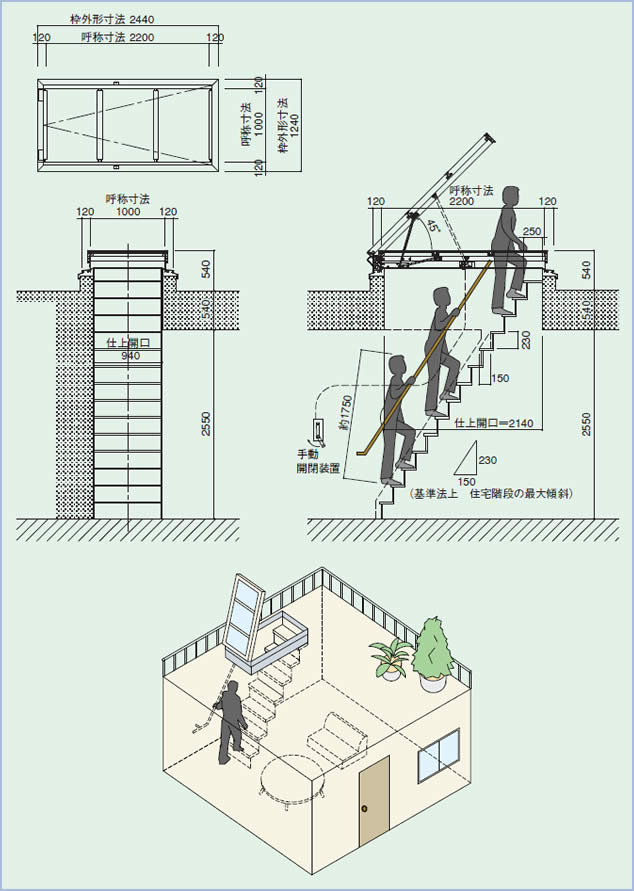

でるハッチ_™ 平断面図

DXF

DWG

PDF

でるハッチ_™ 納まり参考図

DXF

DWG

PDF(複数枚ZIP) PDF(複数枚一括PDF)

仕様

外形寸法	W1240 x L2440 mm
呼称寸法	W1000 x L2200 mm
取付枠	アルミ押出形材　アルマイトシルバー
耐火仕様	ステンレス SUS304 t=1.5
ガラス	複層ガラス　FL6+A6+WG6.8（別途） ガラス寸法（1020×712－3枚）
開閉角度	45度
操作方法	手動式ハンドルボックスによる開閉 （電動操作は不可）
開閉方式	トーションバー（バネ）による片側開閉 手動式ハンドルボックスとステンレスワイヤーにより開閉を制御
製品質量	130kg（質量はガラスを含まない参考値です）
有効開口面積	1.96㎡(結露受け部 樹脂カバー付き時)
採光面積	2.037㎡
●固定枠結露受け部・中桟　樹脂カバー付き(防露用)

※ガラス厚の変更はできません。上記以外のガラスを入れると、開閉に支障をきたします。

※でるハッチ用の階段が必要です。

※ワイヤーが切れてしまった非常時には、手動で閉鎖できる機構もついています。
（閉鎖用キャッチクリップ 鍵穴10φ付き。南京錠（別途）で閉鎖可能。）

※ワイヤーは消耗品です。2年ごとのワイヤー交換をおすすめします。

※勾配屋根への設置はできません。（設置可能勾配3°以下）
