固定式トップライト

Menu イメージイメージ

高断熱ガラスフラット GFDL

長尺
ガラスタイプ
icon 高断熱 耐火仕様 受注生産 長尺 アルミ樹脂複合枠

高断熱GFDの長尺タイプです。
断熱性能H-5<熱貫流率2.17W/(㎡・K)>※1
断熱性能H-4<熱貫流率2.47W/(㎡・K)>※2
※1 ガラス仕様:Low-E5 + Ar12 + WG6.8 による (中間層:アルゴンガス入り12㎜)
※2 ガラス仕様:FL5 + A12 + WG6.8 による(中間層:エア12㎜)

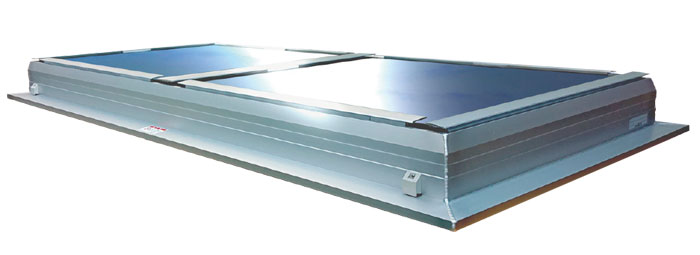

イメージGFDL-60X1600 イメージ

高断熱GFDの長尺タイプです。

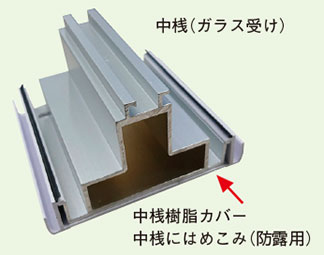

●ガラス受け中桟には、防露用樹脂カバーを採用。
●4mの長さまで対応可能です。

CADデータ 製品図(圧縮版)

GFDL 平断面図
DXF
DWG
PDF
GFDL 納まり参考図 L詳細
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)
GFDL 納まり参考図 W詳細
DXF
DWG
PDF(複数枚ZIP) PDF(複数枚一括PDF)

規格表(単位:㎜)

型式 GFDL-60 GFDL-90 GFDL-130
A 呼称寸法(W) 600 900 1300
B 枠外形寸法(W) 870 1170 1570
長手寸法(L) 700~4000 1000~4000 1400~4000

※短手寸法(W)は、600・900・1300mmのみとなります

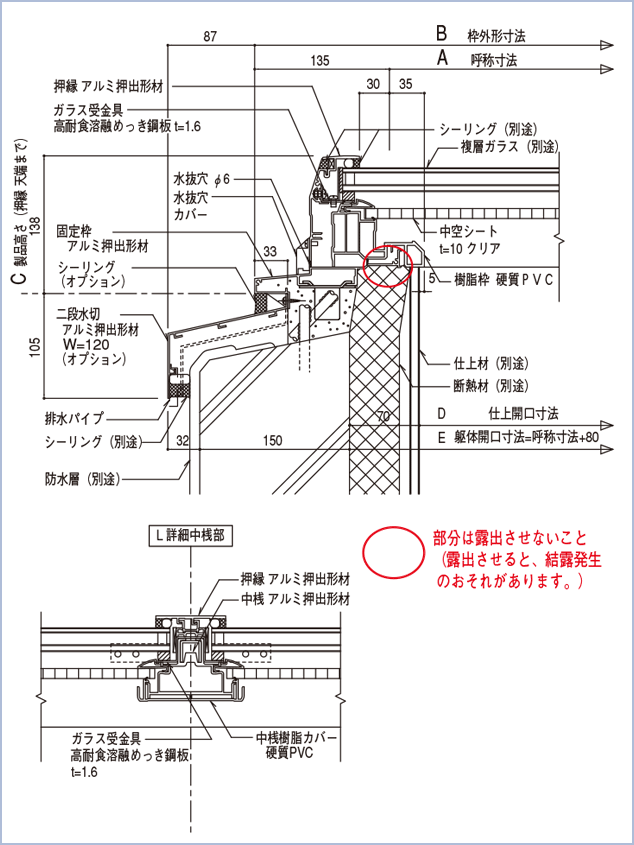

標準納まり図(単位:㎜)

標準納まり図

仕様

ガラス ●複層ガラス(別途) ※要防錆処理
 総厚21.8~28.8の範囲にて特注対応可能
※シングルガラス仕様はできません。
中空シート ポリカーボネート樹脂 t=10 色調:クリア
固定枠 ●外枠:アルミ押出形材 アルマイトクリアー
●内枠:硬質PVC 色調:白
押縁 ●アルミ押出形材 アルマイトクリアー
耐火仕様 ●高耐食溶融めっき鋼板 t=1.6
断熱構造 ●枠:アルミ樹脂複合枠
屋外側は耐久性に優れたアルミ形材、室内側には熱伝導率がアルミの約1/1000の樹脂形材を使用

●採光部:複層ガラス+中空シートの三層構造
枠断面図

性能

断熱性

試験体 型式 : GFDL-60x1600(中桟つき)
ガラス仕様:下記表による
試験結果
試験体 等級 熱貫流率
W/㎡・K
ガラス仕様 省エネ基準における
ガラス識別記号
GFDL-60x1600
(中桟つき)
H-5 2.17 Low-E5+Ar12+WG6.8 ※ 2LsG12
H-4 2.47 FL5+A12+WG6.8 2FA12

<2019年10月・2020年1月 (一財)建材試験センター>

※ Ar12は、中間層アルゴンガス入り12mmを示します。同様のガラス厚でもA12の場合は記載の等級・熱貫流率はうたえませんので、ご注意ください。

ご注意

ガラス面に水が溜まらないよう、勾配を付けての製品設置をおすすめします。

※ガラス面に水をためない排水構造になっていますが、水平に設置した場合、表面張力やガラスのたわみにより水が溜まります。

●ガラス厚を薄くした場合、地域ごとに定められている垂直積雪量の数値に対して、強度不足になる可能性がありますのでご注意ください。

●多雪地域に設置する場合は事前にご相談ください。

●ガラスの総厚にご注意ください。

●改良などのため仕様を変更する場合がありますので予めご了承ください。

●GFDLには、落下防止ネットは設置できません。
周囲に防護柵(別途)の設置をおすすめ致します。
