アクリドーム™ B ベンチレーター
自然換気
角ドーム icon 受注生産 自然換気 アルミ枠
角ドーム icon 受注生産 自然換気 アルミ枠
ドーム下に換気ガラリを装備

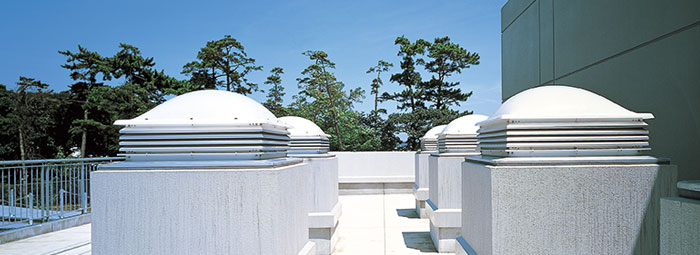

採光と自然換気をかねたトップライト。
換気設備のランニングコスト削減が期待できます。
●内部には防虫網を標準装備。
●パーキング、公園のトイレ、ゴミの焼却場などに。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、 必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ 製品図（圧縮版）
- B 納まり参考図
- DXF
- DWG
- PDF(複数枚ZIP) PDF(複数枚一括PDF)
規格表（単位：㎜）
| 型式 | B-60 | B-90 | B-130 |
|---|---|---|---|
| A 呼称寸法 | 600□ | 900□ | 1300□ |
| B 枠外形寸法 | 840□ | 1140□ | 1540□ |
| C ドーム高さ | 190 | 280 | 380 |
| D 製品高さ（≒） | 484 | 574 | 675 |
| E 仕上開口寸法 | 540□ | 840□ | 1240□ |
| F 躯体開口寸法 | 600□ | 900□ | 1300□ |
| ガラス寸法 | 575□ | 875□ | 1275□ |
| 換気開口面積（㎡） | 0.20 | 0.32 | 0.46 |
| 開口率（％） | 37 | 40 | 39 |
※開口率は社内計算による参考値です。
質量・採光面積表（単位:質量(㎏)、採光面積(㎡))
| サイズ | 質量 | 採光面積 |
|---|---|---|
| 60 | 13.1 | 0.30 |
| 90 | 19.9 | 0.72 |
| 130 | 26.0 | 1.56 |
※ドーム・ガラス質量は含みません。
※質量は参考値です。 ※採光面積は社内計算による参考値です。

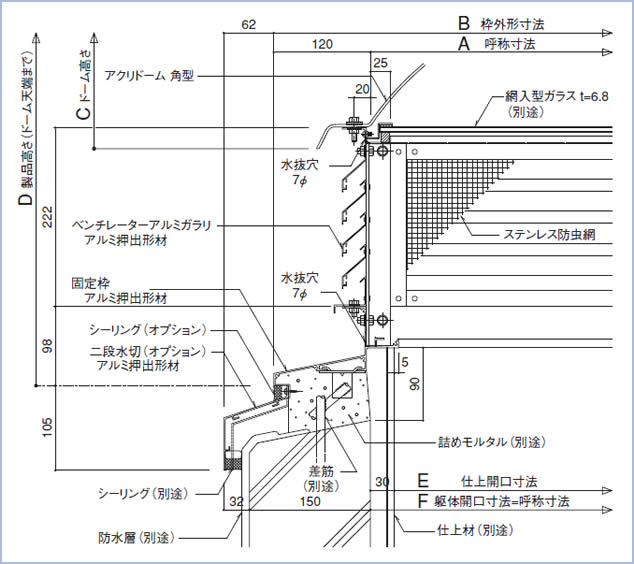

標準納まり図（単位：㎜）
仕様
| ドーム |
●アクリドーム（アクリル樹脂） ・色調：オーパル（乳白色） クリア（無色透明） 受注生産 ●タフライトドーム（ポリカーボネート樹脂） ・色調：乳白色 受注生産 |
|---|---|
| ガラス | ●網入り型ガラス t= 6.8（別途）※要防錆処理 |
| 固定枠 | ●アルミ押出形材 アルマイトクリアー |
| ガラリ | ●アルミ押出形材 アルマイトクリアー（ステンレス防虫網付） |
ご注意
●強風時に雨が吹き込むことがありますので、設置場所にはご注意ください。
●大型の自然換気を必要とする場合は、長尺タイプもご用意しております。
●改良などのため仕様を変更する場合がありますので予めご了承ください。
