技術資料(ドーム寸法図・排煙面積等)

Menu イメージイメージ

ドーム形状資料

ドームの寸法について

●ドーム寸法=製品呼称寸法です。

●取付用ボルト穴の間隔は、300㎜ピッチ。(長尺ドームは@300前後)

●穴対辺寸法は、呼称寸法プラス40㎜。
例:呼称寸法900の角ドームの穴対辺寸法=940
例:呼称寸法600の丸ドームの穴対辺寸法=640

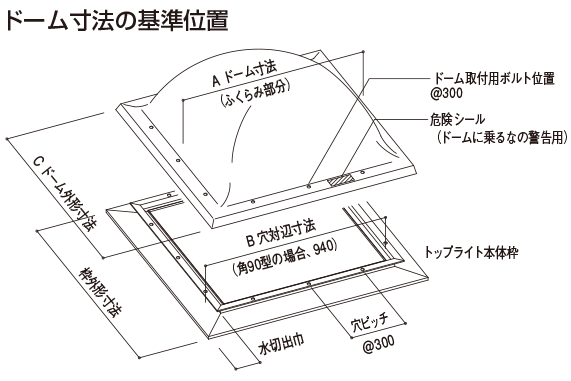

ドーム寸法の基準位置

角ドーム・丸ドームには、取付用穴が300㎜ピッチで開いています。

アクリドーム(アクリル樹脂製)形状資料

※FLドームの他サイズにつきましては、別途お問い合わせください。

※FLドームは、アクリ・ポリカとも同形状です。

タフライトドーム(ポリカーボネート樹脂製)形状資料

※FLドームの他サイズにつきましては、別途お問い合わせください。

※FLドームは、アクリ・ポリカとも同形状です。

※角160型、角200型、FL-200型、ホームトップライト用のタフライトドームはありません。

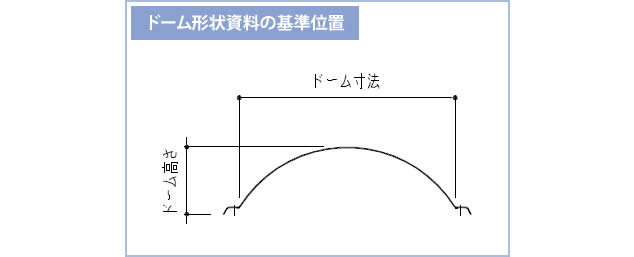

ドーム形状資料の基準位置

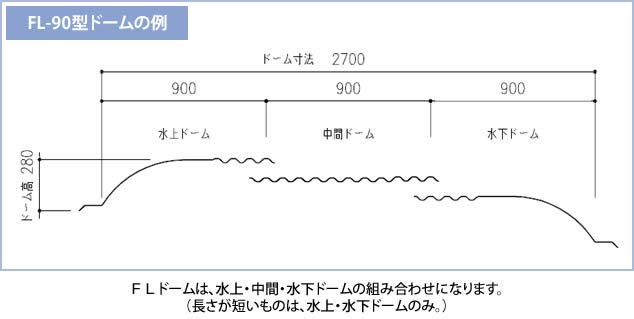

FK-90型ドームの例
