技術資料(ドーム寸法図・排煙面積等)

Menu イメージイメージ

有効開口面積表<長尺タイプ>

有効開口面積=排煙面積

【表のみかた】 Wの数値が、製品の主となるサイズを示しています。
(600→60型、900→90型の意味)
<例>SHL-60×4000は、W600、L4000の欄を参照。

【注意】 トップライト開口部(製品結露受け部)に下記オプションが付く場合は、有効開口面積が通常品より小さくなりますので、ご注意ください。
オプション品…落下防止ネット・防虫網・樹脂カバー・塩ビ結露受・その他、結露受け部分への追加品。
※数値につきましては、別途お問い合わせください。

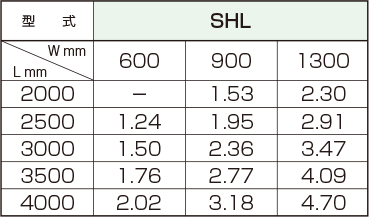

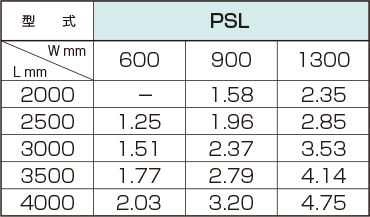

片側開閉 長尺ドームタイプicon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

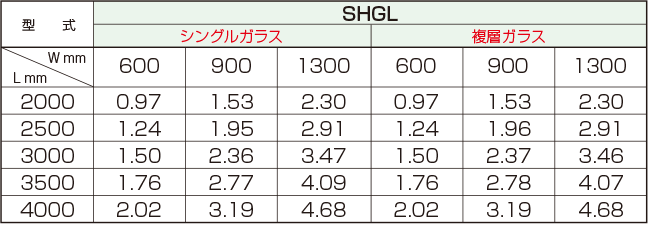

片側開閉 長尺ガラスタイプicon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

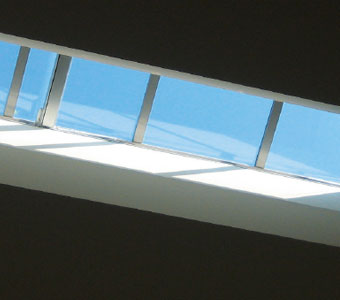

イメージSHGL見上げ

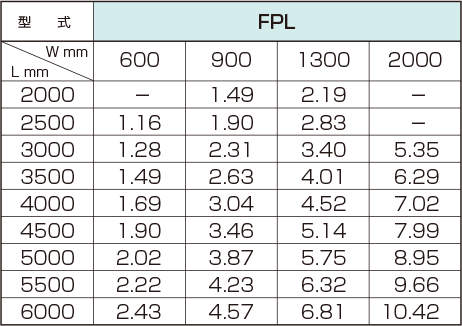

垂直開閉 長尺ドームタイプicon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

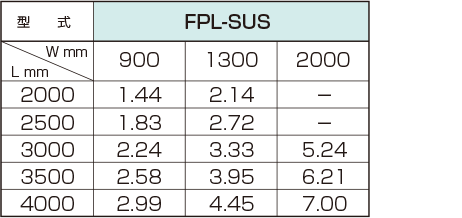

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

表イメージ

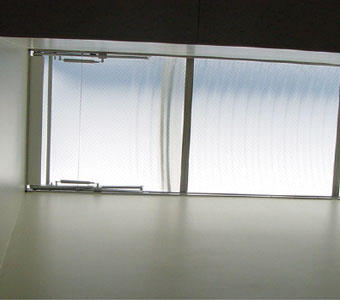

イメージFPL見上げ

垂直開閉 長尺ガラスタイプicon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

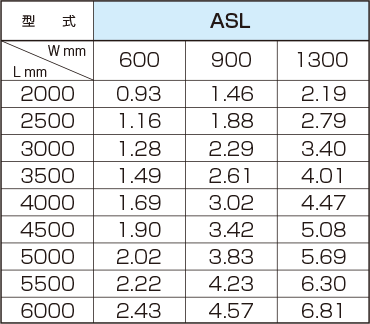

屋上出入口&天窓icon

単位:(㎡)

表イメージ

※上記は、結露受け部 樹脂カバー付きの数値。

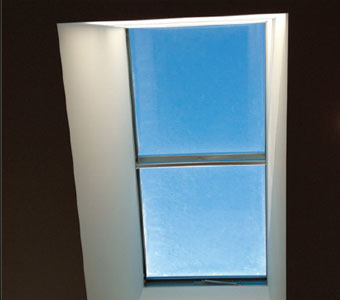

イメージASL見上げ

片側開閉タイプの有効開口面積算出方法

イメージ

垂直開閉タイプの有効開口面積算出方法

イメージ
